Modyfikowanie schodów według szkicu

Obwiednie schodów oraz linie podstopnic i biegu można modyfikować, aby uzyskać żądany kształt.

Przykładowo można wybrać linię biegu i przeciągnąć ją, aby dodać lub usuwać stopnie.

Aby zmodyfikować bieg schodów

Naszkicowany podrys schodów można zmienić za pomocą jednego z narzędzi rysowania.

1. Wybierz schody.
2. Kliknij kolejno kartę Zmień | Schodypanel Tryb Edytuj szkic.
3. Kliknij kolejno kartę Zmień | Schody > Edytuj szkicpanel Rysuj, a następnie wybierz odpowiednie narzędzie rysowania, aby dokonać zmian.

Przykład

Kolejny rysunek przedstawia szkic spocznika zmieniony za pomocą narzędzia rysowania Łuk początek-koniec-promień.



Modyfikowanie biegu schodów



Ukończony szkic ze zmienionym spocznikiem

Można również zmienić naszkicowane schody, zmieniając właściwości elementu na palecie Właściwości. Aby uzyskać dostęp do właściwości typu, kliknij opcję Edytuj typ na palecie Właściwości.

Modyfikowanie schodów narysowanych za pomocą linii obwiedni i podstopnic

Wybierz schody, a następnie za pomocą narzędzi rysowania zmień podrys. Modyfikuj parametry typu i wystąpień schodów, aby zmienić ich właściwości.

Poręcze do schodów ze spocznikami

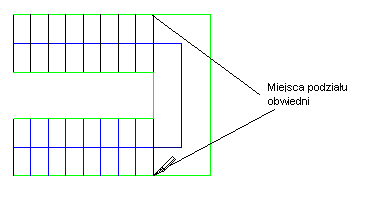

Jeśli schody tworzone poprzez szkicowanie linii obwiedni i podstopnic zawierają spocznik, należy podzielić linie obwiedni w miejscach styku ze spocznikiem tak, aby położenie poręczy odzwierciedlało spocznik i pochylenie schodów.

1. Wybierz schody i kliknij kolejno kartę Zmień | Utwórz szkic schodówpanel Zmień Podziel.
2. Podziel linie granicy, gdzie zbiegają się ze spocznikiem.
