Aby zmienić kształt elementów ciętych w widoku, np. dachów, podłóg, ścian i warstw konstrukcji złożonych, należy użyć narzędzia Profil cięcia.
Narzędzie to jest dostępne w rzutach, rzutach odwróconych i przekrojach. Zmiany wprowadzone w profilu mają zastosowanie tylko do określonego widoku; geometria 3D elementu i jego wygląd w innych widokach nie ulegną zmianie.
- Kliknij kolejno kartę Widok
panel Grafika
(Profil cięcia). - Na pasku opcji, dla parametru Edytuj, wybierz albo opcję Powierzchnia (aby edytować całą obwiednię wokół powierzchni), albo Obwiednia między powierzchniami (aby edytować linię obwiedni między powierzchniami).
- Przesuń wskaźnik myszy na element w widoku, na przykład nad ścianą złożoną.
W zależności od wybranego elementu opcji Edycja wyróżniana jest prawidłowa płaszczyzna cięcia lub linia obwiedni.
- Kliknij wyróżnioną powierzchnię cięcia lub obwiednię, aby ją wybrać i przejść do trybu szkicu.
- Naszkicuj obszar, który ma zostać dodany do wyboru lub z niego usunięty. Użyj sekwencji linii, która zaczyna się i kończy na tej samej linii obwiedni.
Nie możesz narysować konturu lub przeciąć linii rozpoczęcia obwiedni. Gdy używana jest opcja Obwiednia między powierzchniami, można szkicować nad innymi obwiedniami powierzchni.
Strzałka kontrolki jest wyświetlana na pierwszej szkicowanej linii. Wskazuje ona w kierunku fragmentu, który pozostanie po edycji. Kliknij strzałkę kontrolki, aby zmienić jej kierunek.
Uwaga: Podczas edycji obwiedni między powierzchniami na powierzchniach wystarczy naszkicować tylko dwie linie obwiedni. Pomiędzy dwiema szkicowanymi liniami jest wyświetlana linia łącząca. Nie trzeba jej szkicować. - Po zakończeniu edycji kliknij opcję
(Zakończ tryb edycji). - Aby zmienić wyświetlanie grafiki (takie jak szerokość lub kolor linii) dla elementów w widoku, należy kliknąć element prawym przyciskiem myszy, a następnie kliknąć opcję Nadpisz grafikę w widokuWedług elementu. Zobacz temat Nadpisywanie widoczności i wyświetlania grafiki poszczególnych elementów.

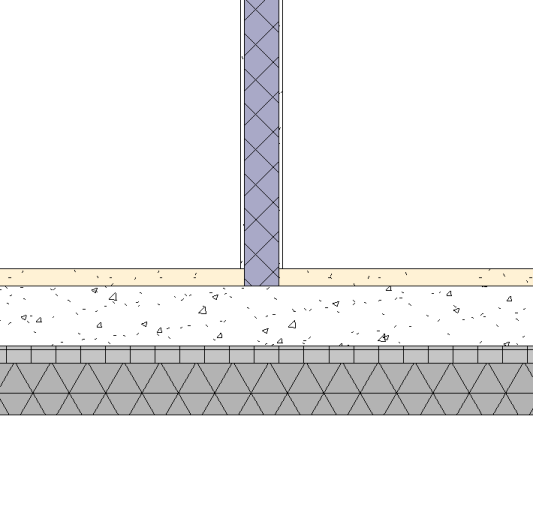

Przez zastosowaniem narzędzia Profil cięcia

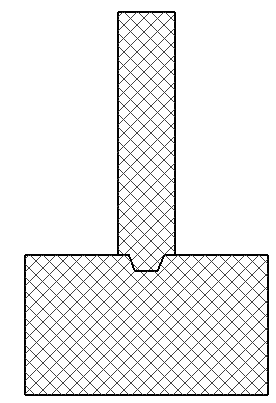

Po zastosowaniu narzędzia Profil cięcia

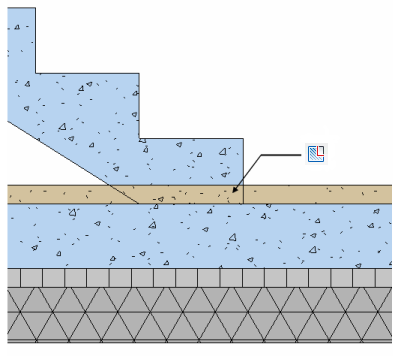

W przypadku dwóch przylegających elementów i wystąpieniu konieczności edycji profilu, tak jak pokazano poniżej, można użyć opcji Obwiednia między powierzchniami, aby osiągnąć żądany efekt.
