Tworzenie zestawienia analizy powierzchni

Zaprojektowano bryły w celu zweryfikowania projektu koncepcyjnego budynku. Zadaniem jest przeanalizowanie najbardziej efektywnych kosztowo i korzystnych podziałów przestrzeni na różne typy użytkowe dla każdej z kondygnacji budynku.

Aby wykonać tę analizę, konieczne jest wykonanie następujących operacji:

• Przypisz typ użytkowy do każdego zakresu kondygnacji.
• Oblicz powierzchnię każdego zakresu kondygnacji.
• Oblicz procent przestrzeni kondygnacji przeznaczonej na każdy z typów użytkowych.
• Użyj tej informacji do określenia najlepszego podziału przestrzeni dla różnych typów użytkowych w projekcie.

Utwórz zestawienie do wykonania analizy powierzchni brył w projekcie koncepcyjnym. Określone czynności mogą być różne w zależności od informacji, która ma być wyświetlana w zestawieniu.

Aby utworzyć zestawienie analizy powierzchni

1. Utwórz zakresy kondygnacji.
2. Kliknij kolejno kartę Widokpanel Utwórzlistę rozwijaną Zestawienia(Zestawienie/ilości).
3. W oknie dialogowym Nowe zestawienie wykonaj następujące operacje:
   1. W pozycji Kategoria kliknij opcję Kondygnacja bryły.

      Jeśli zakres kondygnacji nie jest wyświetlany domyślnie, wybierz opcję Pokaż kategorie modelu w tym widoku. Na liście Filtr wybierz pozycję Architektura.

   2. Dla parametru Nazwa określ nazwę zestawienia.
   3. Wybierz polecenie Zestaw elementy budynku.
   4. Kliknij przycisk OK.
4. Na karcie Pola okna dialogowego Właściwości zestawienia wykonaj następujące operacje:
   1. W elemencie Pola w zestawieniu (w kolejności) dodaj następujące pola:
      • Typ użytkowy
      • Poziom
      • Bryła: Typ
      • Powierzchnia stropu
   2. Kliknij przycisk Obliczona wartość.
   3. W oknie dialogowym Obliczona wartość dla elementu Nazwa wprowadź wartość Procent powierzchni stropu.
   4. Wybierz pozycję Procent.
   5. Dla elementu Z wybierz opcję Powierzchnia stropu.
   6. Dla elementu Przez wybierz opcję Suma całkowita.
   7. Kliknij dwa kolejne przyciski OK.

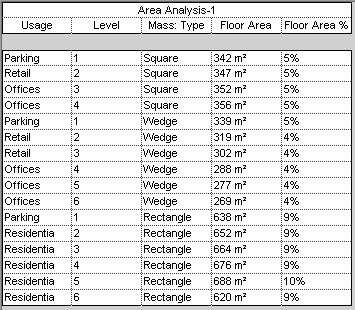

5. W zestawieniu przypisz typ użytkowy do każdego zakresu kondygnacji.

   Wprowadź tekst w kolumnie Typ użytkowy dla każdego poziomu. Po wprowadzeniu początkowych wartości można kliknąć pole, aby dla pozostałych wierszy wybrać wartości z listy.



   Następnie posortuj zestawienie i ustaw w nim obliczanie sum częściowych według typów użytkowych w następujący sposób.

6. Na palecie Właściwości otwórz właściwości zestawienia.
7. Dla pozycji Sortowanie/Grupowanie kliknij opcję Edycja.
8. Na karcie Sortowanie/Grupowanie okna dialogowego właściwości zestawienia wykonaj następujące operacje:
   1. Dla elementu Sortuj według wybierz następujące opcje:
      • Typ użytkowy
      • Rosnąco
      • Stopka
      • Tytuł, liczba i sumy całkowite
      • Pusta linia
   2. Dla elementu Następnie według wybierz opcje: Poziom i Rosnąco.
   3. Na dole okna dialogowego wybierz następujące opcje:
      • Sumy całkowite
      • Tytuł i sumy
      • Wyświetl każdy element
9. Kliknij zakładkę Formatowanie i wykonaj następujące operacje:
   1. W obszarze Pola wybierz opcję Powierzchnia stropu.
   2. Jako wyrównanie wybierz opcję W prawo.
   3. Wybierz opcję Oblicz sumy.
   4. Określ formatowanie dla procentu powierzchni stropu w obszarze Pola: wybierz element Procent powierzchni stropu. Jako wyrównanie wybierz opcję W prawo. Wybierz opcję Oblicz sumy.
   5. (Opcjonalnie) Określ formatowanie dla elementów Typ użytkowy, Poziom i Bryła: Typ: w obszarze Pola wybierz nazwę pola. Następnie jako wyrównanie wybierz opcję Do środka.
10. Kliknij przycisk OK.

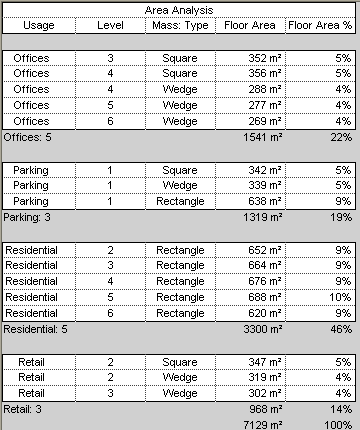

Zestawienie zostanie zaktualizowane w celu odpowiedniego posortowania wierszy i obliczenia ich sum częściowych. Wyświetlany jest procent powierzchni stropu zaplanowany dla każdego z typów użytkowych, jak również jednostki kwadratowe.
