Ramka ograniczająca to niewidoczna trójwymiarowa prostokątna przestrzeń zawierająca wszystkie elementy modelu, opisu i odniesienia zdefiniowane w elemencie opartym na rodzinie.
Wyjątkiem są zakresy odniesień. Na przykład pozioma płaszczyzna odniesienia będzie miała wpływ tylko na górę lub dół ramki ograniczającej, nie na żaden z jej boków. Ramka ograniczająca jest zorientowana z uwzględnieniem definicji rodziny.

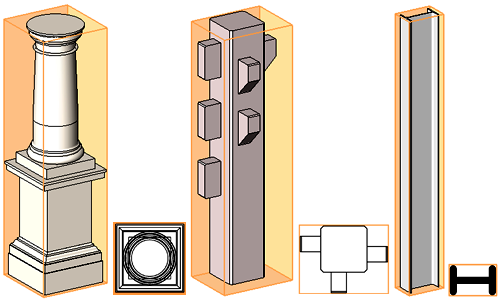

Ramki ograniczające słupów reprezentowanych na pomarańczowo
Góra, dół i boki ramki ograniczającej są obracane odpowiednio w celu zachowania zależności pomiędzy ramką i obracanym elementem.

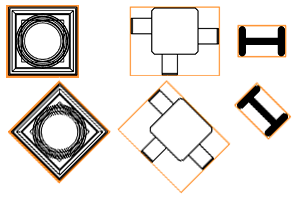

Ramki ograniczające obracające się z elementami
Zastosowania ogólne ramki ograniczającej
- Jeśli początek rodziny nie jest wyraźnie zdefiniowany, zostanie on domyślnie ustawiony jako środek ramki ograniczającej. Początek ten ma wpływ na umieszczanie elementów i ich zachowanie, gdy zmianie ulega typ elementu lub rodzina.
- Ramka ograniczająca pomaga zdefiniować łączenie i cięcie elementów ram konstrukcyjnych.
Połączenia belki ze słupem

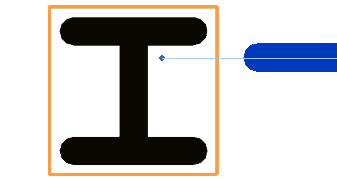

Poniższa ilustracja przedstawia przykład belki niewyśrodkowanej w stosunku do słupa. Uchwyt belki na ilustracji pozostaje wewnątrz ramki ograniczającej. Należy pamiętać, że ramka ograniczająca jest niewidoczna.

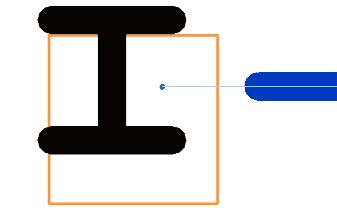

Jeśli słup zostanie nieznacznie przesunięty, ale nie wykroczy poza linię zakresu cięcia, uchwyt belki pozostanie w pozycji niezmienionej przez to przesunięcie.

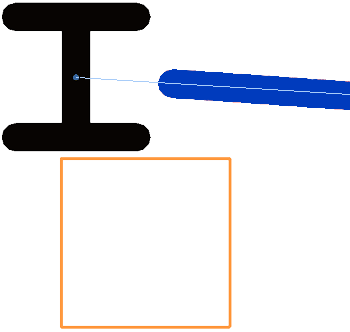

Jeśli jednak słup zostanie przesunięty poza ramkę ograniczającą, uchwyty belki są przyciągane do środka słupa. Po umieszczeniu ramka ograniczająca słupa zostanie zachowana.
Belki zakrzywione
Belki zakrzywione stanowią unikatowe wystąpienie ramki ograniczającej. Ramka ograniczająca jest zaginana w celu spełnienia wymagań dotyczących belki. Zapewnia ona dokładne łączenie z belką i cięcia od niej.
