Usuwanie pinezki z elementów

Narzędzie Usuń przypięcie umożliwia odpięcie elementu, który jest zablokowany w miejscu, lub elementu, który jest sterowany za pomocą obiektu nadrzędnego. Można następnie przenieść lub usunąć ten element. Nie zostanie wyświetlony żaden komunikat.

Można wybrać wiele elementów do usunięcia pinezek. Jeśli niektóre z wybranych elementów nie są przypięte, narzędzie Usuń pinezkę nie będzie działać.

Wykonaj jedną z następujących czynności:

• Wybierz elementy, których pinezki mają zostać usunięte, a następnie kliknij kolejno kartę Zmień | <Element>panel Zmień (Usuń pinezkę).
• Kliknij kolejno kartę Zmieńpanel Zmień (Usuń pinezkę), wybierz elementy, których pinezki mają zostać usunięte, a następnie naciśnij klawisz Enter.

W momencie kliknięcia elementu sterującego blokady w obszarze rysunku w celu usunięcia pinezki obiektu zostanie wyświetlony znak X obok elementu sterującego blokadą wskazujący, że obiekt został odblokowany.

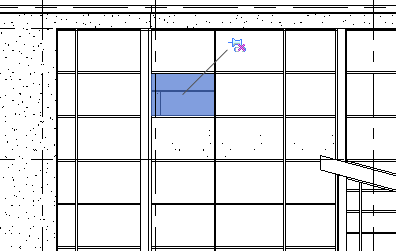

Przykład pola ściany osłonowej

Usunięcie przypięcia elementów, które są częścią obiektu nadrzędnego, takich jak pola ściany osłonowej lub belki w układzie belek, umożliwia nadpisanie właściwości tych elementów. Przypięte elementy w systemach nadrzędnych są sterowane poprzez właściwości i zachowanie systemu nadrzędnego. Usunięcie przypięcia elementów w tym przypadku powoduje, że staje się on niezależny od systemu nadrzędnego. Ikony przypięcia i usuwania przypięcia, które są wyświetlane w obszarze rysunku w odniesieniu do tego typu elementu, zawierają małe łącze wskazujące, że istnieje relacja między elementem a systemem nadrzędnym.

Uwaga: U użytkowników, którzy nie mają subskrypcji Autodesk Maintenance Subscription ani Desktop Subscription do Wersje oprogramowania Revit 2015, ikony przypięcia i usuwania przypięcia w obszarze rysunku będą działać zgodnie z opisem, z wyjątkiem obrazu łącza.

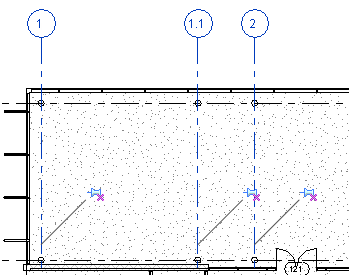

Przykład linii siatki

Usunięcie przypięcia niezależnych elementów, które są zablokowane lub przypięte w pewnym położeniu, takim jak np. linia siatki albo element ściany, pozwala na ich przesunięcie bądź usunięcie. Ikony przypięcia i usuwania przypięcia, które są wyświetlane w obszarze rysunku w odniesieniu do tych typów elementów, nie zawierają łącza.
