Oznaczanie zbrojenia powierzchniowego

Istnieje możliwość opisywania regionu zbrojenia powierzchniowego przy użyciu symboli niestandardowych i oznaczeń. Dzięki temu wyświetlane są informacje na temat typu zbrojenia i określonych szczegółów obwiedni.

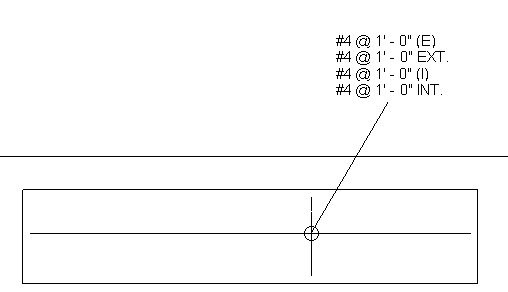

Umieszczenie symbolu zbrojenia powierzchniowego

1. Kliknij kolejno kartę Opispanel Symbol Symbol zbrojenia powierzchniowego.
   Uwaga: Jeśli w projekcie nie ma żadnych symboli zbrojenia, można je wczytać z biblioteki.
2. Wybierz zbrojenie powierzchniowe, na którym ma zostać umieszczony symbol.

3. Ustaw i kliknij, aby umieścić symbol zbrojenia powierzchniowego.

Umieszczenie oznaczenia zbrojenia powierzchniowego

1. Wybierz kolejno kartę Opis panel Oznaczenie Oznacz wg kategorii.
   Uwaga: Jeśli w projekcie nie ma żadnych oznaczeń zbrojenia, można je wczytać z biblioteki.
2. Wybierz zbrojenie powierzchniowe, na którym ma zostać umieszczone oznaczenie.


   Właściwości odstępów głównych można uwzględnić przez edycję etykiety oznaczenia. Dostępnymi parametrami kategorii są: Główny odstęp dołu/wewnętrzny oraz Główny odstępy góry/zewnętrzny.

3. Naciśnij dwukrotnie klawisz ESC, aby zakończyć pracę z narzędziem Oznaczenie.
   Uwaga: Aby rozwiązać problemy dotyczące zaokrąglania, które mogą się pojawiać podczas oznaczania zbrojenia powierzchniowego, można zmodyfikować jednostki miary objętości i długości zbrojenia. Kliknij kolejno kartę Zarządzajpanel Ustawienia Jednostki projektu. W obszarze Objętość zbrojenia lub Długość zbrojenia ustaw jednostki, zaokrąglanie i reprezentację symboliczną.
