Informacje o rodzinach powiązanych z pomieszczeniami

Jeśli zestawienie pomieszczeń nie odzwierciedla poprawnego pomieszczenia elementu, można go zmodyfikować i utworzyć element powiązany z pomieszczeniem.

W większości przypadków rodziny umieszczone w pomieszczeniu są skojarzone z pomieszczeniem w zestawieniu. Istnieje kilka sytuacji, w których w wystąpieniu rodziny pomieszczenie nie jest raportowane prawidłowo. Gdy rodziny, takie jak meble, drzwi, okna, zabudowa, sprzęt specjalistyczny i modele ogólne, są umieszczane w projekcie, czasami części ich geometrii znajdują się poza pomieszczeniem, przestrzenią lub w innej rodzinie. Rezultatem jest brak obliczonych wartości.

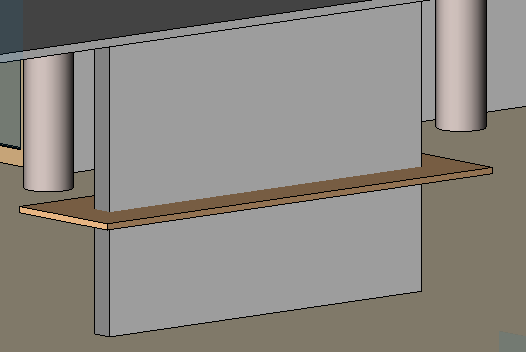

W tym przykładzie podniesiona lada umieszczana jest wokół ściany działowej.

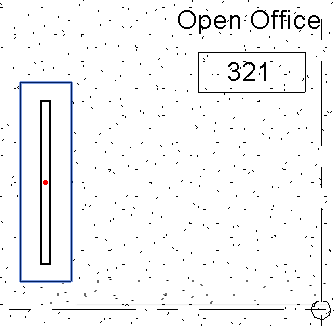

Rodzina lad składa się z prostego prostokątnego wyciągnięcia umieszczonego na środku ściany. Lada jest zorientowana do środka (przedstawiona jako czerwona kropka na poniższej ilustracji) podczas umieszczania jej w ścianie.

Z tego powodu lady nie można zestawić do pomieszczenia. Aby wyeliminować takie wystąpienia, wymagana jest modyfikacja punktu obliczania pomieszczeń w celu ustawienia rodziny jako powiązanej z pomieszczeniami.
