Dodawanie krawędzi płyty stropowej

Dodajesz krawędzie płyty stropowej przez wybranie krawędzi poziomych pięter. Możesz umieścić krawędzie płyty stropowej w widokach 2D (takich jak rzut czy widok przekroju) lub w widokach 3D.

  1. Kliknij opcję (Strop: krawędź płyty stropowej).

      Gdzie to jest?

    • Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną Strop(Strop: krawędź płyty stropowej)
    • Karta Konstrukcjapanel Konstrukcjalista rozwijana Strop (Strop: krawędź płyty stropowej)
  2. Podświetl poziome krawędzie podłóg i kliknij, aby umieścić krawędź płyty stropowej.

    Obserwuj pasek stanu, aby odnaleźć właściwe odniesienia. Jeśli na przykład umieszczasz krawędzie płyty stropowej na piętrze, pasek stanu może się wyświetlić: Piętro : Parter: Odniesienie. Możesz również kliknąć linie modelu.

    Aby podświetlić odniesienie, podczas umieszczania krawędzi płyty stropowej w przekroju umieść wskaźnik obok rogów stropu.

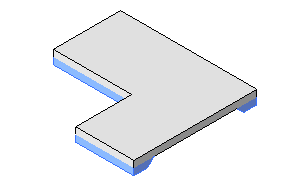

    Gdy klikniesz krawędzie, program Revit potraktuje je jako jedną ciągłą krawędź płyty stropowej. Jeśli segmenty krawędzi płyt stropowych spotykają się w narożnikach, łączą się w sposób ścięty.

  3. Aby zakończyć bieżącą krawędź płyty stropowej, kliknij kolejno kartę Zmień | Umieść krawędź płyty stropowejpanel Umieszczanie Rozpocznij ponownie krawędź płyty stropowej.
  4. Aby rozpocząć kolejną krawędź płyty stropowej, przesuń wskaźnik na nową krawędź i kliknij, aby ją umieścić.
  5. Aby zakończyć umieszczanie krawędzi płyty stropowej, kliknij kolejno kartę Zmień | Umieść krawędź płyty stropowejpanel WybierzZmień.
