Ułatwia zrozumienie procesów modelowania i na tej podstawie udoskonalenie projektu koncepcyjnego komponentów wzoru.
- Domyślne punkty odniesienia nie mogą być przesuwane poziomo, natomiast do linii odniesienia z szablonu można dodawać punkty sterujące w celu zmiany ich geometrii.

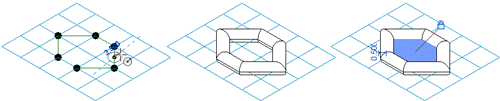

- Używając naszkicowanych linii i geometrii, utwórz tłoczenia formy i wycięcia, aby nadać komponentowi wymiar.
- Pracuj z warunkami komórki obwiedni ustawionymi na wartości Pusta i Wystająca, gdy jest to możliwe. Gdy ustawiona jest wartość Częściowy, wzrasta wielkość pliku, co pociąga za sobą wzrost wymagań dotyczących pamięci. Wczytywanie powtarzalnych komponentów i modyfikowanie brył koncepcyjnych z zastosowanymi powtarzalnymi komponentami może w tym stanie potrwać dłużej niż oczekiwano.
- Wybierz wzory, których łączenie będzie odbywać się w prosty sposób podczas pracy z zamkniętymi formami.
- Praca z wieloma oknami usprawnia proces roboczy projektowania rodziny komponentów wzoru. Projektowanie w taki sposób umożliwia pracę w rodzinie powtarzalnych komponentów i poznanie sposobu wyświetlania w bryle projektu koncepcyjnego.
