Model adaptacyjny można umieścić w innym komponencie adaptacyjnym, bryle koncepcyjnej, polach ściany osłonowej i bryłach lokalnych oraz w środowisku projektu.
- Zaprojektuj nową rodzinę adaptacyjną modelu ogólnego za pomocą punktów adaptacyjnych jako odniesień. To jest komponent adaptacyjny.
- Wczytaj komponent adaptacyjny do komponentu projektu, bryły lub projektu. W przykładach używany jest poniższy model ogólny zawierający 4 punkty adaptacyjne.
- Z Przeglądarki projektu w projekcie przeciągnij rodzinę komponentów do obszaru rysunku. Znajduje się on na liście w obszarze Model ogólny.
Zwróć uwagę, że kształt modelu jest reprezentowany przy wskaźniku myszy.

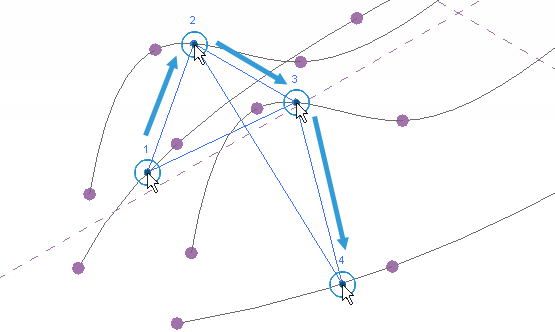

- Umieść punkty adaptacyjne modelu w projekcie koncepcyjnym. W tym przykładzie każdy punkt jest umieszczony na innej poręczy. Ważna jest kolejność umieszczania punktów. Jeśli komponent jest wyciągnięciem, kierunek wyciągnięcia zostanie odwrócony, gdy punkty będą wstawiane w kierunku przeciwnym do ruchu wskazówek zegara.
Wskazówka: Aby umieścić model z bieżącymi punktami adaptacyjnymi, w dowolnym momencie można nacisnąć klawisz Esc. Na przykład jeśli model ma 5 punktów adaptacyjnych, naciśnięcie klawisza Esc po umieszczeniu dwóch punktów spowoduje umieszczenie modelu na podstawie tych punktów.

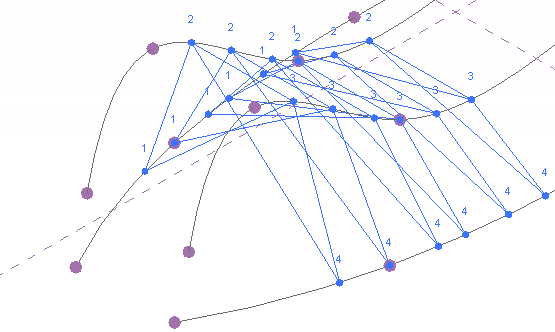

- Można kontynuować umieszczanie wielu iteracji modelu stosownie do potrzeb. Aby ręcznie ustawić model w szyku, wybierz go i, trzymając wciśnięty klawisz Ctrl, przesuń, aby umieścić dodatkowe wystąpienia.
- Dopasuj lub zmień komponent adaptacyjny i wczytaj go ponownie.
