Skalowanie graficzne

Graficzna zmiana skali wymaga trzech kliknięć: pierwsze kliknięcie wyznacza początek, a kolejne dwa definiują wektory skalowania.

W programie Revit obliczany jest współczynnik skali przez określenie proporcji długości dwóch wektorów. Załóżmy, że szkicowany jest pierwszy wektor o długości 5 stóp i drugi wektor o długości 10 stóp. Utworzony zostanie współczynnik skali równy 2. W związku z tym elementy są dwa razy większe niż ich wielkość pierwotna.

  1. Wykonaj jedną z następujących czynności:
    • Wybierz elementy do przeskalowania, a następnie kliknij kolejno kartę Zmień | <Element>panel Zmień (Skala).
    • Kliknij kolejno kartę Zmieńpanel Zmień (Skala), wybierz elementy do przeskalowania, a następnie naciśnij klawisz Enter.

    Należy wybrać tylko obsługiwane elementy, takie jak ściany i linie. Narzędzie Skala jest niedostępne, jeśli całe zaznaczenie zawiera choć jeden nieobsługiwany element.

  2. Na pasku opcji wybierz Graficzne.
  3. Kliknij w obszarze rysunku, aby zmienić początek.

    Początek to punkt, od którego zmieniana jest wielkość elementu. Wskaźnik myszy zostaje przyciągnięty do różnych odniesień. Naciśnij klawisz Tab, aby zmienić punkty przyciągania.

  4. Przesuń wskaźnik, aby określić pierwszy wektor.
  5. Kliknij, aby ustawić tę długość.
  6. Przesuń wskaźnik ponownie, aby określić drugi wektor.
    Wskazówka: Można użyć wymiarów nasłuchu, aby wpisać wartości dla długości wektorów.
  7. Kliknij, aby ustawić ten punkt.

Wybrany element jest przeskalowywany tak, że końce wektora 1 pokrywają się teraz z końcami wektora 2.

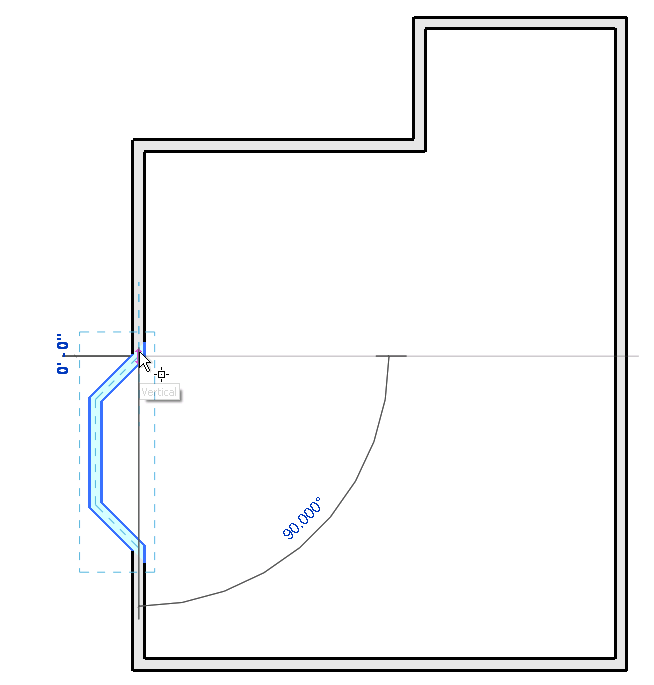

Definiowanie pierwszego wektora skalowania

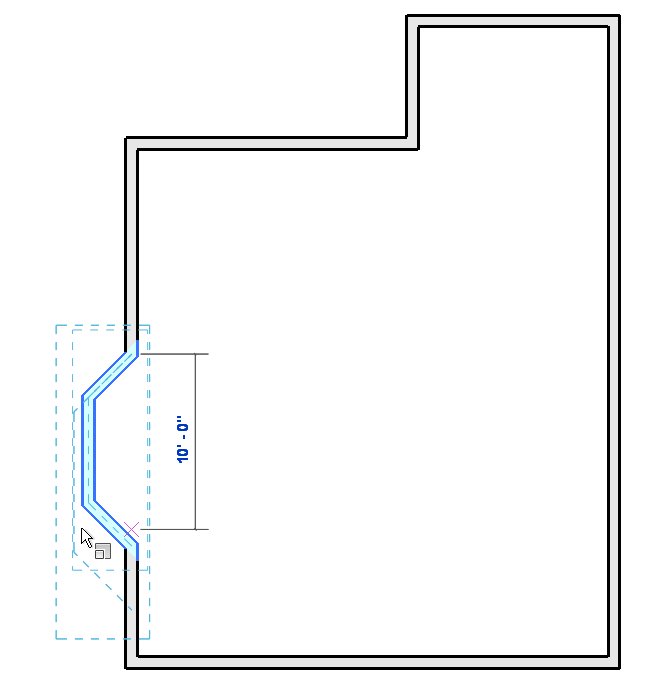

Definiowanie drugiego wektora skalowania

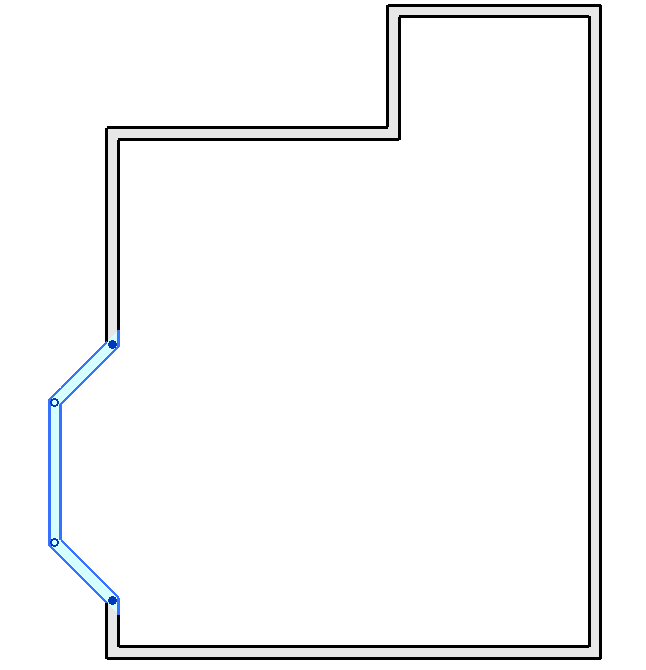

Skalowany element
