Po umieszczeniu ściany można zastąpić jej początkowe więzy góry i podstawy, dołączając jej górę lub podstawę do innego elementu w tej samej płaszczyźnie pionowej. Dołączając ścianę do innego elementu, w wypadku zmiany projektu można uniknąć konieczności ręcznej edycji profilu ściany.
Innymi elementami mogą być strop, dach, sufit, płaszczyzna odniesienia lub inna ściana znajdująca się bezpośrednio powyżej lub poniżej. Wysokość ściany jest następnie odpowiednio zwiększana lub zmniejszana w celu dopasowania do obwiedni reprezentowanej przez dołączony element.

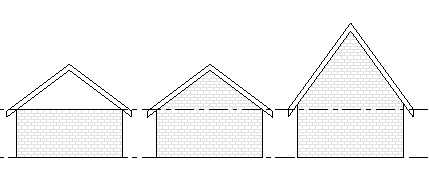

W tym przykładzie lewy rysunek przedstawia dach umieszczony na ścianach, które narysowano z więzem góry określonym jako Poziom 2. Środkowy rysunek przedstawia skutek dołączenia ścian do dachu. Prawy rysunek przedstawia sposób zmiany profilu ściany odpowiadający zmianie nachylenia dołączonego dachu.
Skutek dołączenia ścian do dachu
Zastosowanie mają następujące wytyczne:
- Szczyty ścian można dołączać do niepionowych płaszczyzn odniesienia.
- Ściany można dołączać do lokalnych dachów lub stropów.
- Jeśli szczyt ściany jest obecnie dołączony do płaszczyzny odniesienia, to dołączenie szczytu do drugiej płaszczyzny odniesienia odłączy tę ścianę od pierwszej.
- Można dołączać ściany równoległe w tej samej płaszczyźnie pionowej, czyli leżące bezpośrednio nad lub pod sobą.
Aby dołączyć ściany do innych elementów
- Na obszarze rysunku wybierz jedną lub więcej ścian, które chcesz dołączyć do innych elementów.
- Kliknij kolejno kartę Zmień | Ściany
panel Zmień ścianę
Dołącz górę/podstawę. - Na pasku opcji dla opcji Dołącz ścianę wybierz ustawienie Góra lub Podstawa.
- Wybierz elementy, do których zostanie dołączona ściana.
Aby odłączyć ściany od innych elementów
- W obszarze rysunku wybierz ściany, które chcesz odłączyć.
- Kliknij kolejno kartę Zmień | Ścianypanel Zmień ścianę
Odłącz górę/podstawę. - Wybierz element, od którego ściana zostanie odłączona. W celu jednoczesnego odłączenia wybranych ściany od wszystkich elementów (lub jeśli nie ma pewności, które elementy są dołączone) na pasku opcji kliknij opcję Odłącz wszystko.
