Edycja profilu ściany

W większości przypadków jeśli umieszczana jest ściana prosta, w widokach elewacji równoległych do długości ma ona profil prostokątny. Jeśli w projekcie wymagany jest inny kształt profilu lub potrzebne są otwory w ścianie, można edytować profil elewacji ściany w widoku przekroju lub elewacji.

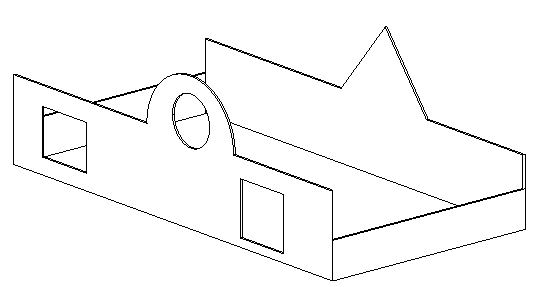

Projekt z nieprostokątnymi ścianami i cięciami otworów

Uwaga: Nie można edytować profilu elewacji ściany łukowej. Aby umieścić prostokątne otwory w ścianie łukowej, należy użyć opcji Otwór w ścianie.

Aby edytować profil ściany

1. W obszarze rysunku wybierz ścianę i kliknij kolejno kartę Zmień | Ścianypanel Tryb Edytuj profil.
2. Jeśli widokiem aktywnym jest rzut, zostanie wyświetlone okno dialogowe Przejdź do widoku z monitem o wybranie odpowiedniego widoku elewacji lub przekroju.

   Na przykład dla ściany północnej można wybrać widok elewacji Północ lub Południe.

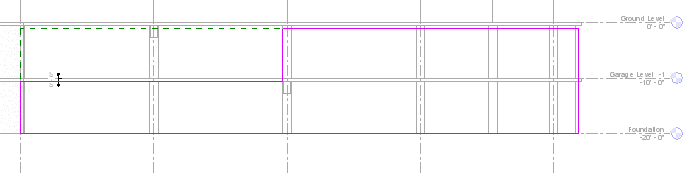

   Po otwarciu odpowiedniego widoku profil ściany jest wyświetlany, tak jak pokazano, w liniach modelu w kolorze magenta.


3. Edycję profilu zgodnie z potrzebami umożliwiają narzędzia na panelach Zmień i Rysuj.
   • Usuń linie, a następnie naszkicuj całkiem inny kształt.
   • Podziel istniejące linie i dodaj łuki.
   • Narysuj otwory lub dziury.

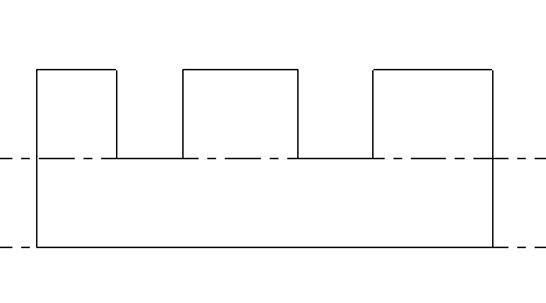

     Ściana zmodyfikowana

   Wskazówka: Kiedy przesuwa się i edytuje prostokąt, pojawiają się płaszczyzny odniesienia, aby wskazać pierwotny kształt i wielkość ściany podczas przechodzenia w tryb szkicowania. Jeśli narysowane linie są przyciągane do płaszczyzn odniesienia, punkty końcowe linii są automatycznie wyrównywane do płaszczyzn, dopóki się ich jednoznacznie nie odblokuje. Jeśli odblokuje się rysowane linie, można zmodyfikować je niezależnie od płaszczyzn odniesienia. Jeśli wyjdzie się z trybu szkicowania, mając narysowane linie ciągle wyrównane, można przesuwać uchwytem odniesienia, a rysowane linie będą się również przesuwać.

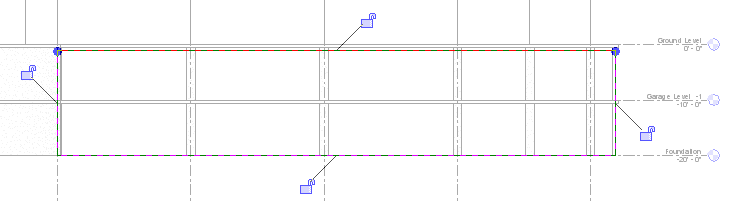

   Odblokowane linie szkicu

4. Po zakończeniu kliknij opcję Zakończ tryb edycji.

Uwaga: Aby przywrócić początkowy kształt edytowanej ściany, wybierz ją i kliknij kolejno kartę Zmień | Ścianypanel TrybResetuj profil.

Tworzenie środkowych płaszczyzn skrajnych

Podczas edycji profilu elewacji ściany obejmującej wiele poziomów oraz tworzenia karbów, takich jak pokazane poniżej, nowe krawędzie pionowe reprezentują stojaki ościeżnicy, nazywane w programie Revit środkowymi płaszczyznami skrajnymi. Inne ściany mogą tworzyć połączenia narożne ze środkowymi płaszczyznami skrajnymi.

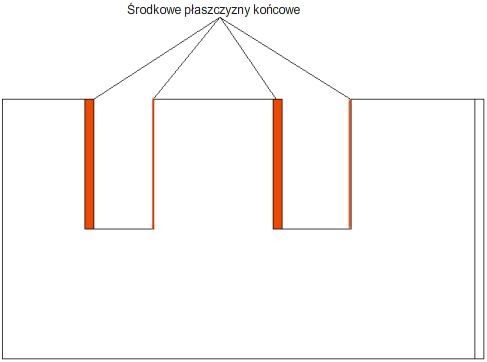

Profil elewacji ściany edytowany w celu utworzenia wycięć

Edytowana ściana w widoku 3D

Środkowe płaszczyzny skrajne można utworzyć również za pomocą narzędzia Otwór w ścianie.
