Należy pamiętać o poniższych wskazówkach dotyczących stosowania ścian złożonych.
- Wszystkie ściany składowe mają to samo wiązanie podstawy i jej odsunięcie jak ściana spiętrzona. Oznacza to, że ściana składowa może znajdować się na określonym poziomie, jednak w rzeczywistości opiera się ona na tym samym poziomie, co związana z nią ściana piętrowa. Na przykład jeśli ściana piętrowa opiera się na Poziomie 1, ale jedna z jej ścian składowych jest na Poziomie 7, Poziom podstawy ściany składowej jest na Poziomie 1.
- Można edytować właściwości typu ściany podstawowej, która jest jednocześnie ścianą składową. Aby uzyskać dostęp do właściwości typu ściany podstawowej, z listy rozwijanej Wybór typu wybierz typ ściany podstawowej i kliknij kolejno listę rozwijaną Właściwości elementu
Właściwości typu. - Podczas tworzenia zestawienia ścian ściana piętrowa nie podlega zestawieniu, ale jej ściany składowe podlegają.
- Edytowanie profilu elewacji ściany piętrowej powoduje edytowanie jednego profilu głównego. W przypadku rozdzielenia ściany piętrowej każda jej ściana składowa zachowuje swój profil.
- Jeśli w obszarze rysunku zostanie podświetlona ściana piętrowa, najpierw podświetlana jest cała ściana. Naciskaj odpowiednio klawisz Tab, aby podświetlić poszczególne ściany składowe. Zastosowanie pola wskazania powoduje wybranie tylko ściany złożonej.
- Ściany składowe nie mogą być w innych etapach, zadaniach lub wariantach projektu niż ściana spiętrzona.
- Ścianę pionowo złożoną można osadzić w innej ścianie lub w polu ściany osłonowej.
- W programach Revit Architecture i Revit Structure ściany składowe mogą być obiektami nadrzędnymi gzymsów, natomiast ściany złożone nie. W programie Revit MEP ściany składowe nie mogą być obiektami nadrzędnymi gzymsów.

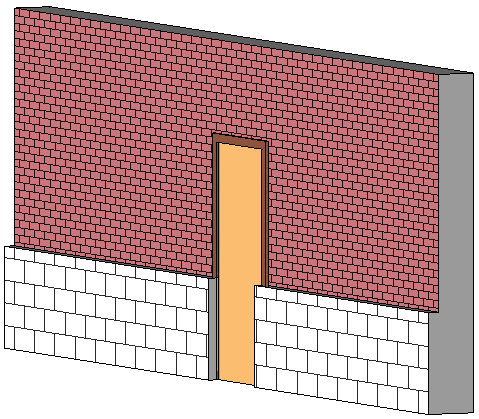

- Aby umieścić elementy wstawione w ścianie złożonej, można użyć narzędzia Wskaż główny obiekt nadrzędny w celu przełączenia ściany złożonej na jedną ze ścian, które ją tworzą. Na przykład panel drzwi na poniższym rysunku znajduje się na zewnątrz górnej ściany, ponieważ głównym obiektem nadrzędnym drzwi jest dolna ściana składowa.

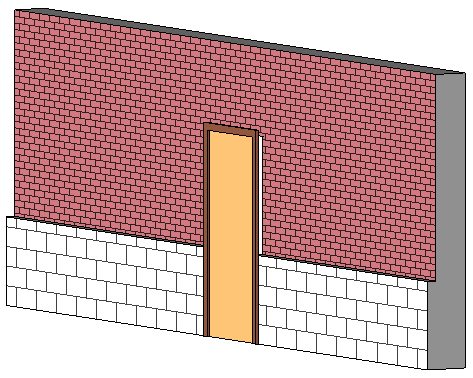

Aby prawidłowo umieścić drzwi, wybierz je i kliknij kolejno kartę Zmień | Drzwi
panel Obiekt nadrzędny
Wskaż główny obiekt nadrzędny. Umieść wskaźnik na ścianie i wybierz jedną ze ścian komponentu. Możliwe, że będzie trzeba nacisnąć klawisz Tab, aby zaznaczyć żądaną ścianę.
