Umożliwia mierzenie odległości pomiędzy dwoma elementami lub innymi odniesieniami.
Narzędzie Pomiar zapewnia szybki sposób pomiaru i tymczasowego wyświetlania długości (oraz w stosownych przypadkach kąta od płaszczyzny poziomej) poszczególnych ścian lub linii wybranych w rzutach. W widokach elewacji można użyć tego narzędzia, aby wybrać tylko końce ściany biegnącej prostopadle do kierunku widoku (aby wyświetlić wysokość ściany). Zarówno w rzucie, jak i w widoku elewacji istnieje możliwość rysowania linii tymczasowej lub łańcucha linii łączących określone punkty. W obu przypadkach wymiary utworzone za pomocą tego narzędzia pozostają na ekranie aż do rozpoczęcia następnego pomiaru lub zakończenia działania narzędzia. Wymiary długości wyświetlane są także w polu Całkowita długość na pasku opcji.
(Zmierz pomiędzy dwoma odniesieniami), aby zmierzyć długość lub odległość między punktami odniesienia wzdłuż linii. Nie można jednak użyć polecenia
(Zmierz długość elementu), aby zmierzyć linię szczegółu, ponieważ nie jest ona elementem modelu. - Kliknij kolejno kartę Zmień
panel Zmierzlistę rozwijaną Zmierz i kliknij opcję (Zmierz pomiędzy dwoma odniesieniami) lub (Zmierz długość elementu). W przypadku wybrania opcji Zmierz pomiędzy dwoma odniesieniami, można zmierzyć określoną długość od punktu początkowego. Kliknij punkt początkowy, przesuń wskaźnik myszy w kierunku, w którym chcesz wydłużyć linię, i podaj wartość dla długości linii.
W przypadku wybrania opcji Zmierz długość elementu, wybierz element w obszarze rysunku. Wymiary tymczasowe dla elementu i długość całkowita są wyświetlane na pasku opcji.
- Aby wyświetlić wymiary dla łańcucha rysowanych linii tymczasowych, na pasku opcji wybierz opcję Łańcuch i wykonaj jedną z poniższych czynności:
- Określ serię punktów.
- Określ kilka punktów lub określ pierwszy punkt, przesuń wskaźnik w kierunku, w którym chcesz wydłużyć linię, i podaj wartość dla długości linii, powtarzając te operacje, aż zostaną narysowane wszystkie linie w łańcuchu.
Pole Całkowita długość na pasku opcji zachowuje aktualną całkowitą długość łańcucha. Kliknij dwukrotnie, aby zakończyć łańcuch.
Uwaga: Łańcuch jest dostępny tylko w przypadku wybrania opcji Zmierz pomiędzy dwoma odniesieniami. - Naciśnij klawisz Esc, aby zakończyć bieżący pomiar.
- Aby zakończyć pracę z narzędziem Zmierz, naciśnij dwukrotnie klawisz Esc.

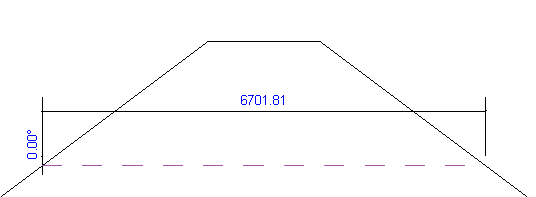

Linia miarki z pomiarami długości i kątów

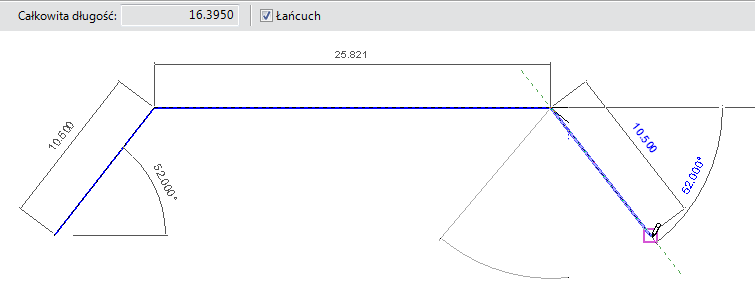

Łańcuch miarki z długością całkowitą wyświetlaną na pasku opcji
