Można wycinać otwory w belkach konstrukcyjnych, stężeniach i słupach za pomocą narzędzia Otwór według powierzchni.
Aby wyciąć otwór w elemencie konstrukcyjnym
- Na wstążce kliknij ikonę Otwór według powierzchni.
- Karta Architektura
panel Otwór
(Według powierzchni)
Gdzie to jest?
- Karta Architektura
- Wybierz żądaną płaszczyznę elementu, do którego ma zostać dodany otwór.

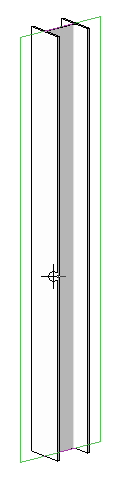

Wybieranie płaszczyzny słupa
- Za pomocą narzędzi do szkicowania dostępnych w panelu Rysuj naszkicuj otwór na elemencie konstrukcyjnym.

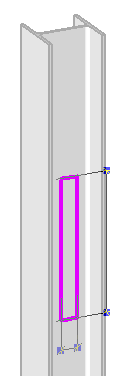

Szkicowanie otworu
Podczas szkicowania otworu na elemencie konstrukcyjnym z użyciem opcji prostokąta można określić kąt, który umożliwia szkicowanie prostokątów z zaokrąglonymi narożnikami. Dzięki tej opcji można uniknąć ostrych narożników, w których koncentrują się naprężenia.

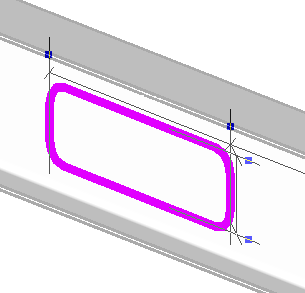

Otwór w belce wraz z promieniem
- Na wstążce kliknij panel Tryb
(Zakończ tryb edycji).

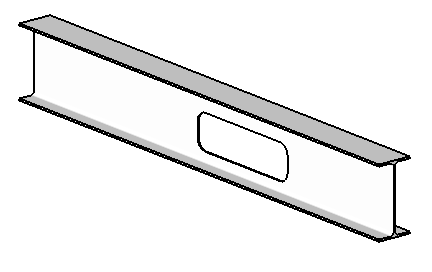

Ukończony szkic
- Otwór w belce jest stosowany do powierzchni pionowej lub poziomej względem osi głównej lub podrzędnej (zazwyczaj pionowej lub poziomej) belki.
- Otwór w belce tnie cały element (na przykład nie może ciąć tylko jednego kołnierza w belce z szerokim kołnierzem).
- Dla każdej belki, stężenia lub słupa dostępne są dwie prostopadłe płaszczyzny dla otworów. Te płaszczyzny są wyrównane do głównych i podrzędnych osi elementu.
- W belkach zakrzywionych nie można tworzyć otworów.
Następujące działanie dotyczy wszystkich otworów w elementach ram konstrukcyjnych:
