Określanie właściwości wyświetlania rodziny słupów konstrukcyjnych w rzucie

Słup konstrukcyjny można wyświetlić w rzucie, używając płaszczyzny cięcia określonej w rzucie rodziny.

1. Otwórz rodzinę słupów lub rozpocznij nową rodziną słupów.
2. Kliknij kolejno kartę Utwórzpanel Właściwości (Kategoria i parametry rodziny).
3. W oknie dialogowym Kategoria i parametry rodziny, w części Parametry rodziny, wybierz lub wyczyść parametr Pokaż predefiniowany przekrój rodziny w rzutach.

   Jeśli słupy mają być wyświetlane w rzucie...	wtedy...
   na podstawie płaszczyzny cięcia rzutu projektu,	usuń parametr.
   stale, niezależnie od płaszczyzny cięcia rzutu projektu,	wybierz parametr. Kolumna wyświetla się, używając płaszczyzny cięcia wewnątrz rzutu Edytora rodzin.

4. Kliknij przycisk OK.
5. Zapisz rodzinę kolumn.

   Po wczytaniu rodziny kolumn do projektu kolumna wyświetla się na podstawie ustawień parametrów określonych w Edytorze rodzin.

Przykład

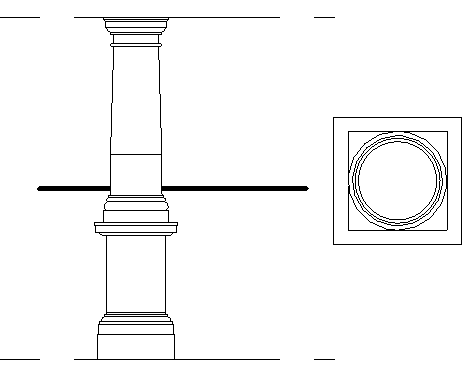

Poniższy rysunek przedstawia rodzinę kolumn wczytaną do projektu z niewłączonym parametrem Pokaż predefiniowany przekrój rodziny w rzutach. Pozioma linia została dodana, aby oznaczyć płaszczyznę cięcia rzutu.

Na poniższym rysunku rodzina słupów została zapisana z włączonym parametrem Pokaż predefiniowany przekrój rodziny w rzutach. Została ona wczytana do projektu i dodano linię poziomą, aby oznaczyć płaszczyznę cięcia rzutu. Płaszczyzna cięcia rzutu projektu nie ma wpływu na wyświetlanie kolumny.
