Można krótko wyświetlić wymiary i wiązania linii trasowania w widoku, chcąc rozwiązać istniejące problemy lub zmodyfikować elementy w modelu.
Uwaga: Ten element lub funkcja są dostępne tylko u użytkowników subskrypcji Autodesk Maintenance Subscription oraz Desktop Subscription do Wersje oprogramowania Revit LT 2015.
Nagranie wideo: Pokazywanie wiązań
Uwaga: To nagranie wideo zostało zarejestrowanie z użyciem programu Revit. Podczas wykonywania procedur w programie Revit LT można zauważyć nieznaczne różnice w funkcjach oraz interfejsie użytkownika.
- Na pasku sterowania widokiem kliknij opcję
(Pokaż wiązania). Obszar rysunku opcji Pokaż wiązania zawiera kolorową ramkę, która wskazuje, że aktywny jest tryb Pokaż wiązania. Wszystkie wiązania są wyświetlane na kolorowo, a wszystkie elementy modelu w półcieniach (w kolorze szarym). Uwaga: Aby łatwiej zobaczyć wiązania w tym trybie, upewnij się, że nie wybrano opcji wyświetlania Cienkie linie (karta Widok
panel Grafika

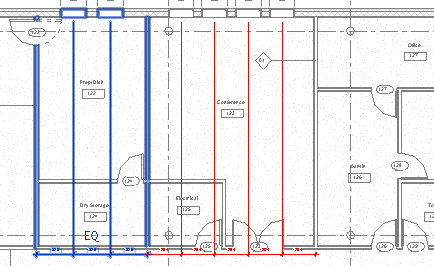

Cienkie linie). - Wybierz wiązanie, aby podświetlić elementy, które są związane. W poniższym przykładzie wybrano wiązanie po lewej stronie. Podświetlone są także dwie ściany i dwa okna, które zostały związane.
- Ewentualnie usuń wiązanie poprzez usunięcie go lub odblokowanie.
Uwaga: Wiązania, które zostały dodane w trybie szkicowania do elementu, są wyświetlane w półcieniach. Kliknij dwukrotnie element, aby wprowadzić tryb szkicowania w celu zmodyfikowania lub usunięcia wiązania.
- Na pasku sterowania widokiem kliknij przycisk
, aby opuścić tryb Pokaż wiązania.
