Definiowanie wzoru zrównania

Zdefiniuj inną etykietę dla 2 lub więcej kolejnych segmentów wymiaru o równych wartościach.

Za pomocą wzoru zrównania dla typów wymiarów wyrównanego, liniowego lub łukowego, można uzyskać inną pojedynczą etykietę dla wielosegmentowego wymiaru zrównania. Przykładowo, jeśli wymiar zawiera 3 kolejne 150 mm segmenty i chcesz zobaczyć pojedynczą etykietę 3 x 150 mm = 450 mm, zamiast trzech etykiet 150 mm lub EQ, użyj wzoru. Definicja wzoru we właściwościach typu wymiaru określa format etykiety.

Tworzenie wzoru

Otwórz okno dialogowe Wzór zrównania wymiarów

1. Zaznacz łańcuch wymiaru.
2. Na palecie Właściwości kliknij opcję (Edytuj typ).
3. W oknie dialogowym Właściwości typu, w obszarze Inne, kliknij przycisk Wzór zrównania (wyświetlają się obecnie zdefiniowane wzory, jeśli istnieją).

   Wyświetlane jest okno dialogowe Wzór zrównania wymiarów.

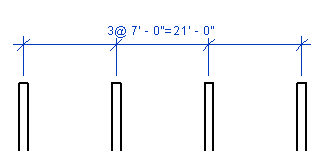

Wybierz parametry, aby zdefiniować etykietę. Na przykład, aby utworzyć wzór, który wyświetla etykietę podobną do następującej:

utwórz wzór używając następujących parametrów i znaków:

Parametry można dodawać i usuwać, przenosząc je między oknami:

• Podświetl parametr w oknie Parametry wymiarów i kliknij przycisk (Dodaj parametr), aby przenieść parametr do okna Parametry etykiety.
• Podświetl parametr w oknie Parametry etykiety i kliknij przycisk (Usuń parametr), aby przenieść parametr do okna Parametry wymiarów.
• Dodaj spację, przedrostek lub przyrostek w miarę potrzeby, aby utworzyć wzór.

Na etykietach wyświetlane są ich parametry od pierwszego do ostatniego (od góry do dołu), tak jak wyświetlane są w oknie Parametry etykiety. Kolejność parametrów etykiety można zmienić poprzez podświetlenie parametru i jego przesunięcie za pomocą przycisku (Przesuń parametr w górę) lub (Przesuń parametr w dół).
