Tworzenie stropu konstrukcyjnego

Strop konstrukcyjny można utworzyć poprzez wybranie ramy konstrukcyjnej bądź ścian lub przez naszkicowanie zakresu stropu.

1. Na wstążce kliknij ikonę (Strop konstrukcyjny).

   Gdzie to jest?

   • Karta Architekturapanel Zbudujlista rozwijana Strop Strop: konstrukcyjny
   • Karta Konstrukcjapanel Konstrukcjalista rozwijana StropStrop: konstrukcyjny
2. Na liście rozwijanej Wybór typu określ typ stropu konstrukcyjnego.
3. Na wstążce kliknij ikonę (Linia obwiedni).
4. Kliknij przycisk (Wskaż ściany) i wybierz ściany ograniczające.

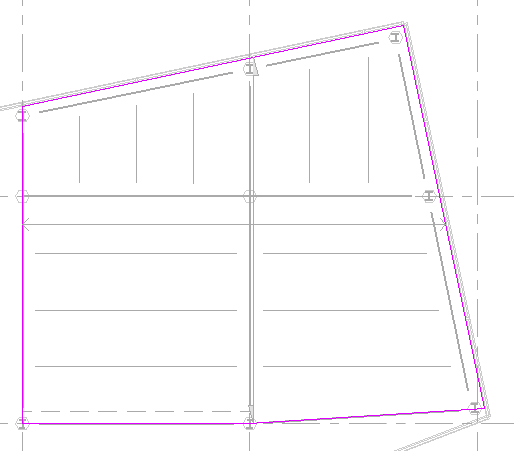

   Uwaga: Zamiast wskazywać ściany można naszkicować strop konstrukcyjny. W panelu Rysuj na wstążce użyj narzędzi do szkicowania, aby utworzyć obwiednię stropu konstrukcyjnego. Szkic musi być w kształcie konturu lub obwiedni.
5. Aby zmienić kierunek główny, kliknij opcję (Kierunek główny płyty), a następnie kliknij odpowiednią krawędź lub linię.
6. Można również wykonać następujące czynności na pasku opcji:
   • Określić odsunięcie krawędzi płyty stropowej.
   • Wybrać opcję Rozciągnij do ściany (do warstwy nośnej).

7. Na wstążce kliknij przycisk (Zakończ tryb edycji).
