Okno dialogowe Formula wizard

Okno dialogowe Formula wizard umożliwia wstawianie formuł do arkusza.

Dostęp: Kliknij kolejno kartę Results Connect w panelu Formula Definition opcję Formula wizard.

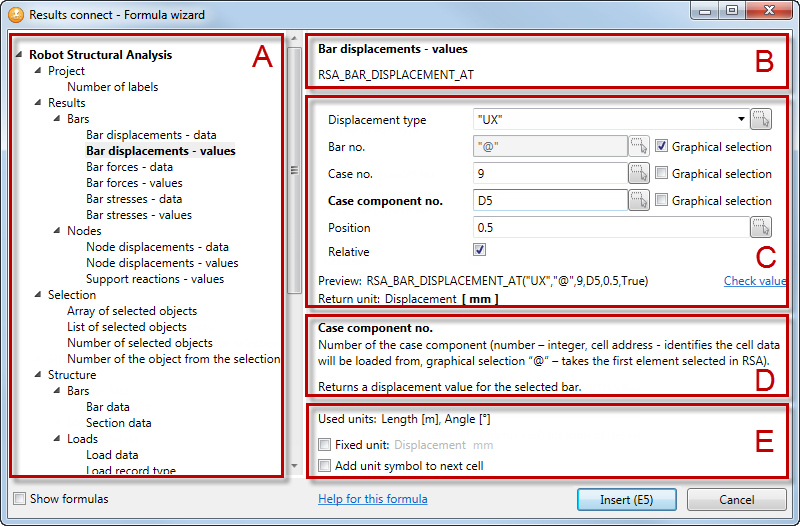

Okno dialogowe Formula wizard zawiera następujące sekcje:

Sekcja A: Wybierz formułę z listy.
Uwaga: Po wybraniu opcji Show formulas nazwa formuły jest wyświetlana na liście.

Sekcja B: Wyświetla nazwę i opis wybranej formuły.

Sekcja C

Określ argumenty dla wybranej formuły.

Uwaga: Dostępne argumenty zależą od wybranej formuły.

Można określić następujące argumenty:

numer wybranego elementu (numer pręta, numer węzła, numer przypadku itp.)
wartości, które chcesz uzyskać (przemieszczenie, siła, naprężenie itp.)
typ informacji, które chcesz otrzymać (długość, ekstremum, materiał itp.)
typ obiektu (pręt, węzeł itp.)
i inne (takie jak położenie, nazwa przekroju, indeks obiektu itp.).

Odcinek można zdefiniować na dwa sposoby:

wybierz argument z listy rozwijanej
wpisz liczbę lub tekst w polu
Uwaga: Jeśli tekst jest zdefiniowany jako argument w formule; musi znajdować się w cudzysłowach.
wpisz lub wybierz adres komórki, w której dane są definiowane
Uwaga: Jeśli wybierzesz adres komórki w programie Microsoft Excel, komórka lub zakres zostanie wykryty automatycznie.
po wybraniu opcji wyboru graficznego zostaną uwzględnione elementy wybrane graficznie w programie Autodesk Robot Structural Analysis Professional

Uwaga: Dostępne metody zależą od wybranego argumentu.

Podczas definiowania argumentów w tym oknie dialogowym można wyświetlić podgląd składni formuły, zwróconą jednostkę i sprawdzić zwróconą dla niej wartość.

Sekcja D: Wyświetla opis funkcji wraz z wymaganymi i opcjonalnymi argumentami.
Uwaga: Opis zależy od wybranego argumentu. Po kliknięciu w polu tekstowym dla każdego argumentu formuły w oknie dialogowym zostanie wyświetlony opis oczekiwanych wyników dla danego argumentu.

Sekcja E (opcjonalnie)

Wyświetla jednostki używane w formule.

Uwaga: Ta sekcja jest dostępna tylko dla niektórych formuł.

Wybierz opcję Stała jednostka, aby zmienić bieżącą jednostkę. Jednostka ta jest wykorzystywana podczas wstawiania formuły w arkuszu.

Wybierz polecenie Dodaj symbol jednostki do następnej komórki, aby wstawić symbol jednostki do następnej komórki w arkuszu.

Kliknij opcję Help for this formula, aby uzyskać więcej informacji na temat wybranej formuły.
