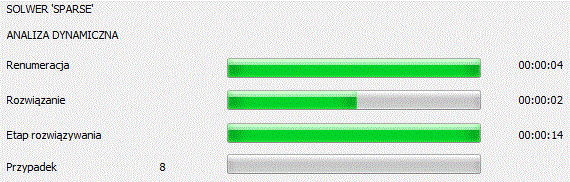

To okno dialogowe zawiera poszczególne etapy obliczeń:
- Redukcja modelu (renumeracja węzłów i elementów).
- Definicja macierzy sztywności dla poszczególnych elementów konstrukcji.
- Rozkład macierzy K = L * U
- Rozwiązywanie zadania dla kolejnych przypadków obciążenia.
W metodzie sparse, rozkład macierzy wykonywany jest w taki sposób, żę tylko elementy macierzy sztywności różne od zera są gromadzone. Jest to przeciwne do metody frontalnej i Skyline, w których wszystkie elementy macierzy są gromadzone, od elementów przekątniowych do ostatniego elementu różnego od zera, z uwzględnieniem wszystkich zerowych elementów.
Rozkład macierzy jest dokonywany przy wykorzystaniu metody eliminacji Gaussa. W programie wprowadzone zostały dwa różne typy solwerów bezpośrednich: Sparse oraz SparseM. Solwery bezpośrednie sparse (SPDS) są efektywnymi technikami obliczeniowymi opartymi na rozkładzie macierzy K = L * U ze znacznie mniejszą liczbą elementów macierzy różnych od zera niż w przypadku zwykłych metod: frontalnej lub Skyline. Podejścia typu frontal lub skyline są używane w metodach zwykłych. Rozkład macierzy jest realizowany z zastosowaniem metody eliminacji Gaussa.
Podejście typu Sparse jest podejściem ‘podkonstrukcja-po-podkonstrukcji’ (superelement) z głębokim, krok-po-kroku wielopoziomowym zagnieżdżaniem (nesting). SparseM jest solwerem multifrontalnym, który może być stosowany zarówno w metodzie włożonych przekrojów (NDM - nested dissection method) i algorytmie minimalnego stopnia (MDA - minimal degree algorithm). (Zobacz również: Parametry solwera iteracyjnego typu Sparse M).
