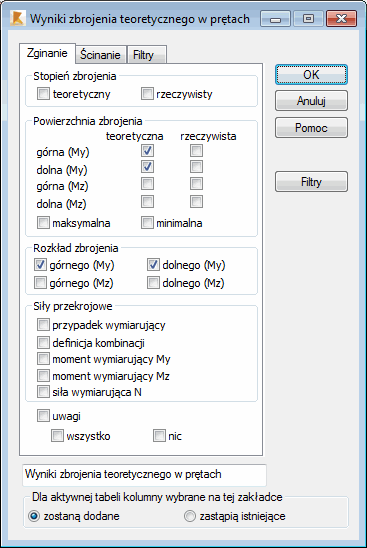

Wybierz zakładkę Zginanie w oknie dialogowym Słupy (Teoretyczne [wymagane] zbrojenie prętów – kolumny, belki żelbetowe). Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku.
W powyższym oknie dialogowym wybrane mogą zostać następujące wielkości, które będą prezentowane w tabeli wyników zbrojenia teoretycznego dla prętów konstrukcji:
- W polu Stopień zbrojenia:
- Wymagany stopień zbrojenia wyznaczony podczas obliczeń wymaganej (teoretycznej) powierzchni zbrojenia
- Podany stopień zbrojenia wynikający z przyjętej podanej (rzeczywistej) powierzchni zbrojenia.
- W polu Powierzchnia zbrojenia:
- Teoretyczny - powierzchnia zbrojenia górnego i zbrojenia dolnego (dla momentu My i Mz).
- Rzeczywisty - powierzchnia zbrojenia górnego i zbrojenia dolnego (dla momentu My i Mz).
- Maksymalna i minimalna - maksymalna i minimalna powierzchnia zbrojenia określona w wybranej normie. Wyznaczana jest przez przemnożenie minimalnej i maksymalnej wartości stopnia zbrojenia określonej w normie przez powierzchnię przekroju poprzecznego.
- W polu Rozkład zbrojenia:
- Rozkład zbrojenia górnego i dolnego (np. 7f10 oznacza siedem prętów o średnicy 10 mm) - dla momentu My i Mz
- W polu Siły przekrojowe:
- Przypadek wymiarujący – przypadek, który decyduje o wymiarowaniu (powierzchni zbrojenia) pręta
- Definicja kombinacji – definicja kombinacji decydującej o wymiarowaniu (powierzchni zbrojenia) pręta
- Moment wymiarujący My i Mz – wartości momentów zginających
- Osiowa siła wymiarująca N – wartości siły podłużnej.
W dolnej części okna dialogowego znajdują się opcje:
- Uwagi - jeżeli ta opcja zostanie włączona, to w tabeli pojawi się dodatkowa kolumna, w której prezentowane będą komentarze dotyczące obliczania powierzchni zbrojenia w poszczególnych przekrojach pręta.
- Wszystko - wybór wszystkich opcji znajdujących się w zakładce (w tabeli prezentowane będą wszystkie opcje znajdujące się w zakładce)
- Żadna – żadna z opcji znajdujących się w zakładce nie zostanie wybrana do wyświetlenia w tabeli.
