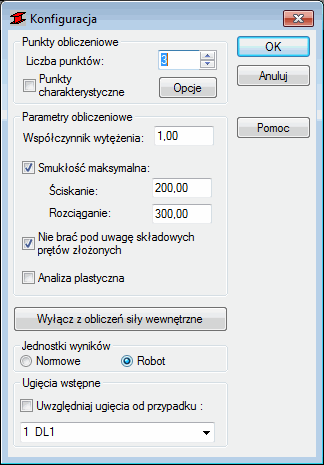

Okno dialogowe Konfiguracja służy do określenia parametrów wykorzystywanych podczas weryfikacji pręta stalowego zgodnie z australijską normą AS 4100. Okno dialogowe może być otwarte po kliknięciu przycisku Konfiguracja znajdującego się w oknie dialogowym Obliczenia. Wyświetli się okno pokazane poniżej:
Podane mogą zostać następujące parametry obliczeniowe:
- Punkty obliczeniowe — można je określić na dwa sposoby:
- Poprzez podanie liczby punktów wzdłuż długości pręta (punkty są równomiernie rozłożone na długości pręta) — opcja Liczba punktów.
- Poprzez podanie współrzędnych punktów charakterystycznych; w tym celu należy włączyć opcję Punkty charakterystyczne i nacisnąć przycisk Opcje; powoduje to otwarcie okna dialogowego Obliczenia w punktach charakterystycznych.
- Współczynnik wytężenia określa mnożnik, przez który pomnożona zostanie wartość graniczna plastyczności (zwiększenie lub zmniejszenie granicy plastyczności).
- Smukłość maksymalna — jeśli ta opcja jest wybrana, sprawdzana jest smukłość pręta; ponadto można określić dopuszczalne wartości smukłości pręta; pola Ściskanie i Rozciąganie służą do wyznaczenia wartości granicznych; z tymi wartościami jest porównywana rzeczywista smukłość pręta (w zależności od sposobu obciążania); jeśli dowolna z wartości granicznych została przekroczona, pręt jest klasyfikowany jako niestabilny.
Po wybraniu opcji Nie brać pod uwagę składowych prętów złożonych w trakcie obliczeń prętów w programie Robot nie uwzględniane będą ich składowe.
Wybranie opcji Analiza sprężysta powoduje przeanalizowanie prętów w programie Robot zgodnie z punktem 4.5 normy. Ogólny algorytm obliczania jest oparty na analizie sprężystej, którą można wykonać tylko w wyjątkowych przypadkach.
Kliknięcie przycisku Wyłącz z obliczeń siły wewnętrzne powoduje otwarcie okna dialogowego Wyłączenie sił wewnętrznych, w którym określone mogą zostać graniczne wartości sił wewnętrznych (pozwala to na pominięcie „nieistotnych” wartości sił dla konkretnego przekroju). Ponadto wybrane mogą zostać jednostki prezentacji wyników wymiarowania prętów. Wyniki mogą być prezentowane w jednostkach używanych w wybranej normie stalowej lub stosowanych w programie Robot.
W dolnej części okna dialogowego znajduje się lista wyboru przypadku obciążeniowego (obciążenie stałe), dla którego wyznaczone przemieszczenia będą traktowane jako ugięcia wstępne konstrukcji. Opcja Uwzględniaj ugięcia od przypadku musi być wtedy włączona.
