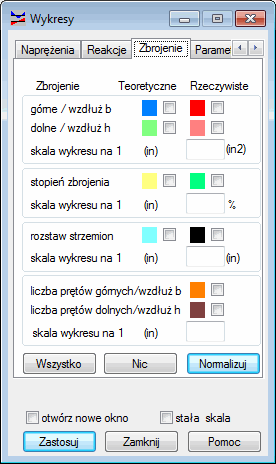

Po wybraniu karty Zbrojenie w oknie dialogowym Wykresy dla prętów wyświetli się następujące okno:
W tym oknie wybrane mogą zostać wielkości, dla których prezentowane będą wykresy dla prętów konstrukcji. Pola są opisane w następującej kolejności:
- zbrojenie teoretyczne (wymagane) - zbrojenie górne (wzdłuż boku o długości b), zbrojenie dolne (wzdłuż boku o długości h)
- zbrojenie rzeczywiste - zbrojenie górne (wzdłuż boku o długości b), zbrojenie dolne (wzdłuż boku o długości h)
- teoretyczny i rzeczywisty stopień zbrojenia
- teoretyczny i rzeczywisty rozstaw strzemion (zbrojenia poprzecznego)
- liczbę prętów górnych (zbrojenie górne) - wzdłuż boku o długości b
- liczbę prętów dolnych (zbrojenie dolne) - wzdłuż boku o długości h.
Dla każdej z powyższych wielkości dobrane mogą zostać: odpowiedni kolor i skala.
Poniżej znajdują się następujące klawisze:
- Wszystko - naciśnięcie tego przycisku powoduje, że prezentowane będą wykresy wszystkich wielkości
- Nic - naciśnięcie tego przycisku powoduje, że nie będzie prezentowany wykres żadnej wielkości
- Normalizuj - naciśnięcie tego przycisku powoduje, że wykresy wybranej wielkości będą prezentowane w taki sposób, że skala dostosowywana będzie do maksymalnej i minimalnej wartości wybranej wielkości.
