W programie Robot dostępna jest baza siatek zbrojeniowych, które mogą być wykorzystywane podczas obliczania zbrojenia dla belek-ścian. Po naciśnięciu przycisku Edycja bazy znajdującego się na karcie Siatki okna dialogowego Opcje obliczeniowe dla belek-ścian na ekranie pojawia się dodatkowe okno (przeglądarka),

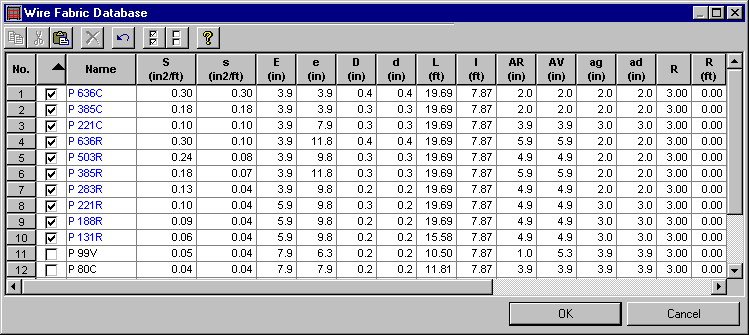

pokazane na poniższym rysunku, służące do prezentacji informacji o dostępnych siatkach zbrojeniowych. Przeglądarka baz siatek pokazana na powyższym rysunku jest podzielona na dwie części:
- pasek narzędziowy, w którym znajdują się następujące ikony:
- pozwala na skopiowanie zaznaczonej w tabeli linii do Schowka
- pozwala na usunięcie dodanej do tabeli linii
- pozwala na wklejenie do tabeli linii znajdującej się w Schowku
- pozwala na usunięcie zdefiniowanych przez użytkownika siatek
- pozwala na wybranie siatek wchodzących w skład bazy podstawowej
- pozwala na wybranie wszystkich siatek dostępnych w tabeli
- pozwala na włączenie wyboru wyselekcjonowanych w tabeli siatek
- uruchomienie pomocy do tabeli z bazą siatek
- tabelę, w której prezentowane są dane dostępnych siatek zbrojeniowych.
W trzech pierwszych kolumnach tabeli podawany jest numer siatki, informacja, czy siatka ma być brana pod uwagę podczas obliczeń oraz nazwa siatki. W kolejnych kolumnach tabeli przedstawiane są dane dotyczące siatek:
|
Zbrojenie podłużne |
Zbrojenie poprzeczne |
|
|
Przekrój zbrojenia [cm2/m] |
S |
s |
|
Rozstaw [mm] |
E |
e |
|
Średnica [mm] |
D |
d |
|
Długość i szerokość [m] |
L |
l |
|
Zakończenie [mm] |
AR |
ag |
|
Zakończenie [mm] |
AV |
ad |
|
Zakład - liczba prętów poprzecznych przypadających na długości zakotwienia |
R |
r |
|
Zakład - długość zakotwienia wyrażona miarą długości |
R |
r |
Dodatkowo podawane są informacje dotyczące ciężaru na jednostkę długości siatki, ciężaru całkowitego siatki oraz informacje dotyczące panela (oznaczenie wskazujące na rodzaj zbrojenia; włączona opcja oznacza, że jest to siatka w arkuszu, natomiast opcja wyłączona informuje o tym, że zbrojenie występuje w postaci siatki w rolce).
