Oszacowanie kosztów

Opcja służy do szacowania kosztów projektowanej konstrukcji. Opcja dostępna jest z menu poprzez wybranie komendy: Narzędzia/Oszacowanie kosztów.

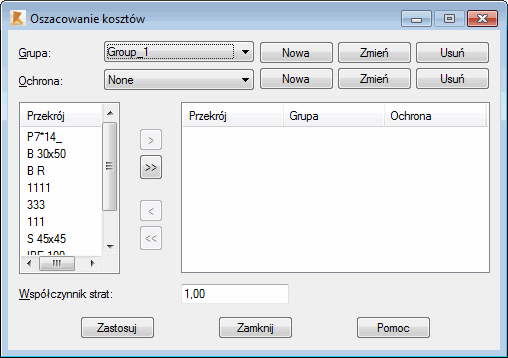

Po wybraniu tej opcji na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. (na ogół profile stalowe mają różne ceny w zależności od typu przekroju).

• W górnej części okna dialogowego znajdują się dwa pola: Grupy - zawiera listę utworzonych grup przekrojów
• Ochrona - zawiera listę utworzonych warstw ochronnych zabezpieczających przed korozją, szkodliwym działaniem chemicznym lub też nadających estetyczny wygląd konstrukcji, np. cynkowanie, farba przeciwrdzewna, lakierowanie.

W prawej części okna dialogowego znajduje się sześć przycisków (po trzy dla grupy i warstwy ochronnej): Każdy zestaw składa się z następujących funkcji:

• Nowa - naciśnięcie tego przycisku pozwala na utworzenie i definicję nowej grupy (Parametry grupy) lub warstwy ochronnej (Parametry ochrony).
• Zmień - naciśnięcie tego przycisku powoduje otwarcie okna dialogowego służącego do modyfikacji parametrów wybranej grupy lub warstwy ochronnej.
• Usuń - naciśnięcie tego przycisku powoduje usunięcie z listy wybranej grupy lub warstwy ochronnej.

Po zdefiniowaniu grup i rodzajów warstw ochronnych należy przypisać przekroje do właściwych grup. Aby tego dokonać, należy:

1. Wybrać przekrój.
2. Wybrać zdefiniowaną wcześniej grupę.
3. Wybrać zdefiniowaną wcześniej warstwę ochronną.
4. Przenieść ten przekrój do prawego panela przy pomocy strzałek:

   >	naciśnięcie tego przycisku powoduje dodanie wybranego w lewym panelu przekroju do prawego panelu.
   >>	naciśnięcie tego przycisku powoduje dodanie wszystkich przekrojów znajdujących się w lewym panelu do listy przekrojów w prawym panelu, które wchodzić będą do oszacowania kosztów.
   <	naciśnięcie tego przycisku powoduje przeniesienie wybranego w prawym panelu przekroju do lewego panelu
   <<	naciśnięcie tego przycisku powoduje przeniesienie wszystkich przekrojów znajdujących się w prawym panelu do lewego panelu.

Przypisanie przekrojów do odpowiednich grup i warstw ochronnych kończy szacowanie kosztów. Kosztorys jest dostępny po wybraniu polecenia menu Widok/Tabele i wybraniu opcji Oszacowanie kosztów w oknie dialogowym Tabele - dane i rezultaty.

W tabeli podawane są następujące informacje (karta Przekroje):

• Pierwsza kolumna zawiera wszystkie przekroje.
• Druga kolumna zawiera nazwę przypisanej grupy.
• Trzecia kolumna zawiera nazwę nadanej warstwy ochronnej.
• Czwarta kolumna zawiera masę przekroju.
• Piąta kolumna zawiera cenę materiału.
• Szósta kolumna zawiera cenę transportu
• Siódma kolumna zawiera cenę (za kg lub za m ² ) nadanej warstwy ochronnej.
• Ósma kolumna zawiera koszt całkowity.

Na zakładce Grupy w tabeli oszacowania kosztów podawane są takie same informacje jak te wymienione powyżej, ale są to informacje dla całej grupy, a nie dla poszczególnych przekrojów.
