Opcja służy do wykonywania translacji wyselekcjonowanych uprzednio węzłów/elementów tworzonej konstrukcji, na jeden z poniższych sposobów:
- Wybierz menu Edycja / Edycja / Translacja.
- Poprzez kliknięcie przycisku
.

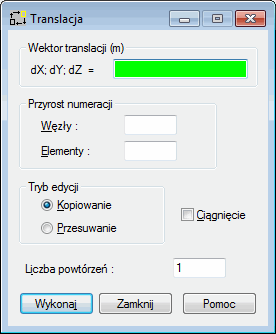

Aby zdefiniować operację translacji, po zdefiniowaniu podstawowych parametrów w wymienionych poniżej polach okna dialogowego Translacja:
- Węzły - Służy do definicji kroku numeracji węzłów, o który będą różniły się numery nowo powstających węzłów.
- Elementy - Służy do definicji kroku numeracji elementów, o który będą różniły się numery nowo powstających elementów.
- Przesunięcie - Włączenie opcji powoduje, że w wyniku edycji dowolny węzeł/element podlega przesunięciu (pierwotny węzeł/element zmienia swoje położenie w konstrukcji).
- Kopiuj - Włączenie opcji powoduje, że w wyniku edycji dowolnego węzła/elementu powstaje nowy węzeł/element (pierwotny węzeł/element nie ulega zmianie).
- Przeciągnij - Włączenie opcji powoduje, że w wyniku edycji pomiędzy starymi a nowymi węzłami konstrukcji powstaną nowe pręty. Numeracja powstałych w taki sposób prętów jest automatyczna.
- Liczba powtórzeń - Opcja ta pozwala określić liczbę powtórzeń dla operacji edycji. Operacja edycji może zostać powtórzona przy zmianie aktywnej selekcji na nowopowstałych elementach/węzłach.
Należy zdefiniować wektor translacji w polu (dX, dY, dZ) w przypadku widoku 3D lub polu (dX, dY) w przypadku widoku 2D.
Po graficznym wprowadzeniu wektora translacji, program Robot wykonuje operację translacji dla wyselekcjonowanych elementów lub węzłów, albo zostaje umożliwione dokonanie ich selekcji poprzez przejście w tryb selekcji bezpośrednio na ekranie. Co oznacza, że program Robot pozostanie w dalszym ciągu w trybie translacji dopóki nie zostanie wybrana następna komenda lub naciśnięty klawisz <Esc>.
Jeżeli wektor został zdefiniowany ręcznie w oknie dialogowym, to aby translacja została wykonana, konieczne jest naciśnięcie klawisza Zastosuj .
Jeśli zostały wyselekcjonowane same pręty (bez węzłów), to program Robot przesunie te pręty o wektor translacji bez zmiany położenia prętów dochodzących. Jeżeli zostały wyselekcjonowane węzły pręta, to program Robot dociągnie pręty dochodzące do nowego położenia przesuniętego węzła.
Jeżeli w programie wybrano tryb kursora Siatka lub Auto, to w polu edycyjnym (dX, dY, dZ) podawane są współrzędne wektora translacji. Jeśli natomiast wybrano tryb kursora Węzeł, to w polu edycyjnym (dX, dY, dZ) podawane są numery węzłów opisujących wektor translacji. Pole Wektor translacji może przyjąć następujący wygląd w zależności od trybu kursora:
- Tryb Siatka, Auto: Wektor translacji (m, m, m)
- Tryb Węzeł: Wektor translacji
W zależności od wybranego w programie Robot widoku (2D lub 3D) pole edycyjne, w którym można zdefiniować wektor translacji przyjmuje postać:
- Widok 2D - (dX, dY)
- Widok 3D - (dX, dY, dZ)
