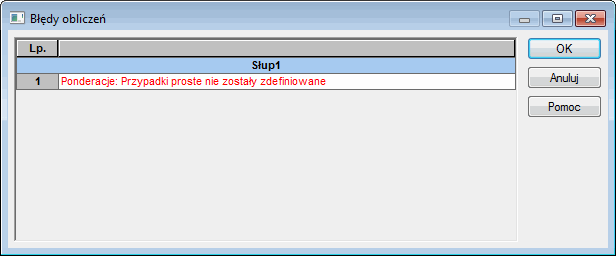

Podczas obliczeń zbrojenia rzeczywistego w modułach żelbetowych wyświetlone mogą zostać komunikaty informujące użytkownika o przebiegu obliczeń. Komunikaty są zależne od normy i rodzaju wymiarowanego elementu konstrukcji żelbetowej. Przykładowe okno dialogowe pokazano na poniższym rysunku.
Możliwe komunikaty zgrupowano dla poszczególnych elementów konstrukcji żelbetowych
Belki i ławy fundamentowe
|
Brak wyników obliczeń statycznych, Błędne wyniki obliczeń statycznych |
Komunikaty błędów związane ze statusem obliczeń; są one wyświetlane w przypadku nieprawidłowych obliczeń MES |
| Ilość kolumn zbrojenia została zwiększona z uwagi na warunki ognioodporności Ilość kolumn zbrojenia została zwiększona z uwagi na warunki ognioodporności Ilość warstw zbrojenia została zwiększona z uwagi na warunki ognioodporności Zwiększono ilość zbrojenia poprzecznego z uwagi na rysy ukośne Zwiększono ilość zbrojenia podłużnego z uwagi na rysy prostopadłe |
Ostrzeżenia związane z modyfikacją zbrojenia nie wynikającą bezpośrednio z wymogów nośności przekroju; nie mają wpływu na rezultaty obliczeń |
|
Otulina nie spełnia warunków ognioodporności Szerokość belki nie spełnia warunków ognioodporności Otulina nie spełnia wymagań dla zadanego środowiska Wymiary przekroju poprzecznego zbyt małe z uwagi na wymagania sejsmiczne |
Ostrzeżenia związane z kontrolą geometrii z uwagi na: ognioodporność, klasę środowiska lub wymagania sejsmiczne |
|
Długość haka zbrojenia poprzecznego zbyt mała Problem z rozmieszczeniem zbrojenia Niewystarczająca powierzchnia zbrojenia zszywającego Niewystarczająca powierzchnia prętów odgiętych z uwagi na obciążenie podwieszone |
Ostrzeżenia związane z kontrolą wygenerowanego zbrojenia z uwagi na wymagania normowe lub geometrię |
|
Krótki wspornik |
Ostrzeżenie o wymiarach wspornika klasyfikujących go jako krótki wspornik |
|
Moment skręcający zostanie pominięty w obliczeniach Siła osiowa zostanie pominięta w obliczeniach |
Ostrzeżenia o pominiętych w obliczeniach oddziaływaniach, które mogą mieć wpływ na wynik obliczeń |
|
Ponderacje: Relacje nie zostały zdefiniowane Ponderacje: Nie zostały wygenerowane żadne kombinacje obciążeń Ponderacje: Przypadki proste nie zostały zdefiniowane Ilość kombinacji przekracza 32000 |
Komunikaty błędów związane z kombinacjami normowymi |
Słupy
|
Procent zbrojenia przekracza # wartość # Najmniejszy wymiar przekroju słupa < # wartość # Smukłość lambda przekracza # wartość # Brak prętów o średnicy > # wartość # na liście zbrojenia podłużnego Brak prętów o średnicy > # wartość # na liście zbrojenia poprzecznego |
Ostrzeżenia o przekroczeniu wartości wymaganej przez normę |
|
Niewystarczająca nośność słupa |
Nie jest możliwe zaprojektowanie słupa przy zadanych przez użytkownika ograniczeniach (geometrii, materiałach itp. ) |
|
Słup smukły (dwukierunkowo ściskany mimośrodowo): konieczna jest szczegółowa analiza Słup z mimośrodami w dwóch kierunkach: Został zaprojektowany jako krępy |
Ostrzeżenia o oddziaływaniach, które mogą mieć wpływ na wynik obliczeń |
|
Dyspozycje sejsmiczne: stosowanie prętów z hakami jest niedozwolone! |
Ostrzeżenie o nieprawidłowej dla wymogów sejsmicznych definicji zakotwienia zbrojenia |
|
Uwaga: Siła rozciągająca w słupie! |
Ostrzeżenie o sile rozciągającej w słupie; nie ma wpływu na rezultaty obliczeń |
Stopy fundamentowe
W module wymiarowania stóp fundamentowych błędy można podzielić na:
- Ostrzegające o niespełnieniu wymagań normowych dotyczących wymiarowania geometrycznego: Brak możliwości spełnia warunku na:
- nośność podłoża
- odrywanie fundamentu w stanie SGN (SGU, SW)
- poślizg fundamentu
- obrót fundamentu wokół osi X (Y)
- przebicie fundamentu
- ścinanie fundamentu
- wyrywanie fundamentu
- średnie osiadanie fundamentu
- różnicę osiadań fundamentu
- Problemach z rozmieszczeniem zbrojenia wynikających z geometrii lub wymagań normowych dotyczących rozkładu zbrojenia:
- kolizja kielicha ze zbrojeniem górnym stopy, Rp > h2
- brak możliwości rozkładu zbrojenia w stopie
- konieczne jest zbrojenie górne w stopie
- niewystarczające zbrojenie poziome kielicha
- przekroczony maksymalny procent zbrojenia w trzonie.
