Opcja służy do zapisania profilu do bazy profili (do bazy użytkownika).
Opcja dostępna jest:
- Naciśnięcie ekranu Narzędzia > Definicja przekroju.
- Naciśnięcie menu Plik > Zapisz w Katalogach, lub naciśnięcie ikony
na pasku narzędzi.

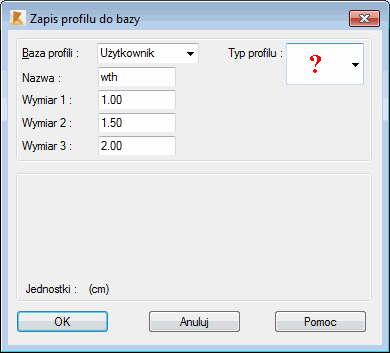

Po wybraniu tej opcji na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku.
Aby zapisać profil do bazy, należy:
- Zdefiniować nazwę - maksymalnie cztery litery (niedozwolone jest użycie cyfr).
- Podać wymiary charakteryzujące profil
Jeśli 1 wymiar jest zdefiniowany, wpisz jego wartość w polu Wymiar 1.
W przypadku definiowania dwóch wymiarów należy podać: Wymiar 1 i Wymiar 3.
W przypadku definiowania trzech wymiarów należy podać: Wymiar 1, Wymiar 2 i Wymiar 3.
Opcja Typ profilu pozwala zdefiniować naturę/rodzaj profilu; jest ona wykorzystywana podczas wymiarowania konstrukcji.
Jednostki podawane w dolnej części okna dialogowego dotyczą typu profilu (podawane są w bieżących jednostkach wymiarów przekroju).
