Większość norm budowlanych podaje dwie metody generacji obciążeń sejsmicznych:
- Statyczną metodę uproszczoną, w której zastępcza siła sejsmiczna (Base Shear) jest rozkładana na elementy konstrukcji zależnie od ich sztywności
- Dynamiczną metodę, w której generowane są siły pseudostatyczne dla każdej postaci drgań własnych.
W programie Robot wykorzystywana jest metoda dynamiczna w analizie sejsmicznej. W analizie sejsmicznej uzyskiwane są więc rezultaty dla każdej z postaci drgań własnych z analizy modalnej. Miarodajnym wynikiem dla sił lub naprężeń do wymiarowania nie są wyniki uzyskane dla każdej z postaci drgań, ale dla ich kombinacji. Te kombinacje pomiędzy postaciami drgań nazywamy sejsmicznymi kombinacjami kwadratowymi. Istnieje kilka metod obliczania kombinacji kwadratowych pomiędzy postaciami. W programie Robot zaimplementowane są następujące metody kombinacji pomiędzy postaciami: CQC, SRSS, 10%, 2SM.
Dla dużych modeli konstrukcji liczba postaci własnych może być znaczna, ponieważ normy wymagają osiągnięcia określonego współczynnika udziału mas w analizie modalnej. Wartości kombinacji kwadratowych są obliczane w trakcie przeglądania rezultatów w postaci tabel, map lub wykresów. W niektórych przypadkach może to być długi proces. Dotyczy to szczególnie wyników dla powierzchniowych elementów skończonych wyświetlanych na mapach lub sił zredukowanych dla paneli. Aby przyspieszyć dostęp do wyników, istnieje możliwość obliczenia i zapisania wybranych wartości wynikowych po obliczeniach statycznych modelu.
Program oferuje dwie opcje umożliwiające zapis wyników kombinacji kwadratowych:
- Zapisywanie automatyczne jest aktywowane po obliczeniach analizy sejsmicznej. Wymaga to częstych, czasochłonnych procesów obliczeń statyczne i dynamicznych, zdefiniowanych w oknie dialogowym Preferencje zadania.

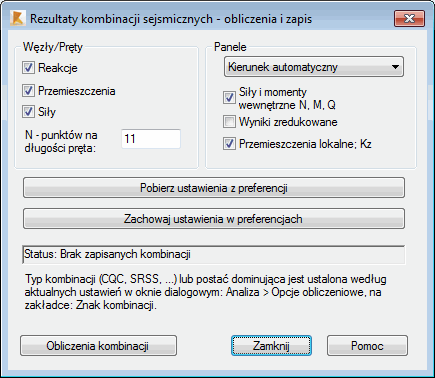

- Zapis na żądanie, bez potrzeby powtórnych obliczeń analizy sejsmicznej, uruchamiany za pomocą opcji Analiza > Zapis kombinacji sejsmicznych.
W polach Węzły / Pręty oraz Panele możliwy jest wybór rodzaju rezultatów, które będą obliczane dla kombinacji analizy sejsmicznej. Poniżej znajdują się dwa klawisze:
- Pobierz ustawienia z preferencji - naciśnięcie tego klawisza powoduje pobranie domyślnego ustawienia stanu opcji dla aktualnego zadania z okna dialogowego Preferencje zadania.
- Zachowaj ustawienia w preferencjach - naciśnięcie tego przycisku powoduje przeniesienie zdefiniowanego stanu opcji w powyższym oknie dialogowym do okna dialogowego Preferencje zadania.
W polu edycyjnym znajdującym się poniżej pokazywany jest aktualny stan obliczeń: - Rezultaty kombinacji zapisane - komunikat jest wyświetlany w przypadku pozytywnie zakończonego procesu obliczeń i zapisu wyników dla kombinacji sejsmicznych - Brak zapisanych kombinacji - komunikat jest wyświetlany w przypadku braku uruchomienia lub przerwania procesu obliczeń i zapisu wyników dla kombinacji sejsmicznych. Naciśnięcie klawisza Obliczenia kombinacji powoduje uruchomienie procesu obliczeń i zapisu wybranych rezultatów dla kombinacji sejsmicznych.
Warto tu dodać, że jeśli wyniki dla pewnych grup rezultatów zostały już uprzednio zapisane, to nie będą one powtórnie zapisywane (nie można także usunąć obliczonych rezultatów).
Po wykonaniu obliczeń, następujące powiadomienia o stanie zostaną wyświetlone:
- Rezultaty kombinacji zapisane zostaje wyświetlane, gdy proces obliczania został pomyślnie zakończony i rezultaty dla kombinacjsejsmicznych zostały zapisane.
- Wyjątkiem jest przypadek, gdy użytkownik zmienia parametry rezultatów; wtedy wymagane jest przeliczenie wybranych rezultatów.
W sytuacji gdy w oknie dialogowym Preferencje zadania została wybrana opcja Zapis rezultatów tylko dla kombinacji kwadratowych i uruchomiono obliczenia, to rezultaty są zapisywane tylko dla kombinacji z pominięciem zapisu dla pojedynczych postaci modalnych. Rezultaty dla kombinacji nie mogą być obliczone, ponieważ brak jest rezultatów dla poszczególnych postaci, będących składowymi kombinacji.
