Wzorzec zbrojenia — karta Siatki zbrojeniowe (ściana żelbetowa)

Na karcie siatki zbrojeniowe można zdefiniować parametry zbrojenia rozłożonego w postaci siatek zbrojeniowych.

Dostęp

Wybierz układ Wymiarowanie żelbetu Zbrojenie rzeczywiste, a następnie utwórz nowy element żelbetowy lub otwórz istniejący.

• Kliknij opcje Analiza Wzorzec zbrojenia.
• Kliknij przycisk (Wzorzec zbrojenia).

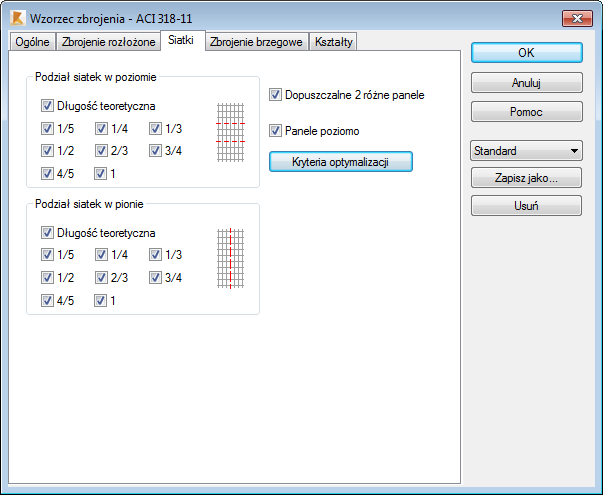

Elementy okna dialogowego

Uwaga: Zawartość okna dialogowego zależy od normy żelbetowej wybranej podczas projektowania ściany; niektóre opcje mogą być niedostępne.

Podział siatek (poziomo)

Określ typy podziałów poziomych siatek zbrojeniowych. Dzięki zastosowaniu modularnych rozkrojów panela siatki możliwe jest uzyskanie takiego rozkroju, który w całości wykorzysta obszar panela, a tym samym zmniejszy pracochłonność samego procesu wycinania kawałków siatek.

Podział siatek (pionowo)

Określ typy podziałów pionowych siatek zbrojeniowych. Dzięki zastosowaniu modularnych rozkrojów panela siatki możliwe jest uzyskanie takiego rozkroju, który w całości wykorzysta obszar panela, a tym samym zmniejszy pracochłonność samego procesu wycinania kawałków siatek.

Opcja Dopuszczalne dwa różne panele pozwala zastosować w jednej ścianie siatki różnego typu.

Opcja Panele poziomo wymusza obrót i zbrojenie siatkami ułożonymi poziomo (równolegle do długości ściany).

Opcje Kryteria optymalizacji umożliwiają określenie kryteriów optymalizacji brane pod uwagę w obliczeniach zbrojenia ścian.

Opcja Zapisz jako umożliwia ponowne użycie zestawu parametrów wzorca zbrojenia. Zestaw jest zapisywany w bieżącym katalogu użytkownika. Można ponownie wykorzystać ten zestaw dla innego elementu w oknie dialogowym Wzorzec zbrojenia lub przypisać do wybranego elementu (lub wybranych elementów tego samego typu) w oknie dialogowym Inspektor składników żelbetowych.

Opcja Usuń umożliwia usunięcie wybranego zestawu parametrów wzorca zbrojenia.
