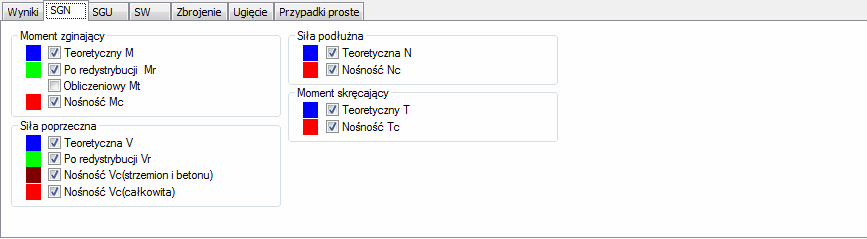

Po wybraniu opcji Wykresy dostępnej z menu Wyniki i wyborze jednej z kart: Siły SGN, Siły SGU i Siły SW na ekranie pojawia się pokazane poniżej okno.
W powyższym oknie dialogowym w każdej z wymienionych kart wybrane mogą zostać do prezentacji następujące wielkości:
W polu Moment zginający
- Teoretyczny M
- Po redystrybucji Mr (w przypadku braku redystrybucji momentów, Mr pokrywa się z M)
- Obliczeniowy Mt (uwzględnienie wpływu siły poprzecznej na rozciągane włókna belki. Konsekwencją jest przesunięcie Mr o 0.8h w kierunku niekorzystnego działania momentu - patrz norma BAEL 91 A.4.1,5)
- Nośność Mc (wykres uwzględniający rzeczywisty dobór i rozkład zbrojenia podłużnego w belce)
W polu Przekrój poprzeczny - Siła
- Teoretyczna V
- Zredukowana Vr (siła występująca na skutek pominięcia obciążeń w okolicy podpory w segmencie mniejszym, niż h/2 i zmniejszenia obciążeń przez zastosowanie współczynnika 2a/3h w segmencie między 0,5h i 1,5h od podpory; zobacz norma BAEL 91 A.5.1,2).
Uwaga: Redukcja siły Vr zgodnie z wymaganiami standardu BAEL jest przeprowadzana tylko dla ULS i ALS.
- Nośność Vc (wykres uwzględniający rzeczywisty dobór i rozkład zbrojenia poprzecznego w belce)
W polu Siła podłużna
- Teoretyczna N
- Nośność Nc - okno dialogowe do prezentacji siły osiowej w belce - w chwili obecnej nieuwzględnianej przy obliczaniu belki.
Dodatkowo można przedstawić wyniki momentu skręcającego i momentu zginającego uzyskane dla półek belek.
Wyniki uzyskane dla odkształceń i naprężeń są dostępne na karcie SLS.
Trzy karty dotyczące sił służą do wyboru rodzaju prezentowanych wyników zarówno w postaci numerycznej w tabeli na karcie Wyniki jak i graficznych w postaci wykresów.
Uwaga: Każdorazową zmianę ustawień na omawianych kartach należy potwierdzić naciśnięciem przycisku Zastosuj.
Uwaga: Obok każdej z wymienionych wielkości prezentowany jest kolor, za pomocą którego na wykresie przedstawiana będzie wybrana wielkość.
