Korzystanie z Project Octopus

Projekt Octopus służy do wstawiania, zmieniania i obliczania formuł w programie Microsoft Excel.

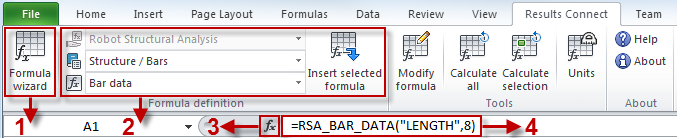

Wstaw formuły

Korzystając z jednej z poniższych metod można zdefiniować formuły, które umożliwiają pobranie informacji z projektu programu Autodesk Robot Structural Analysis Professional.

1. Kreator formuł

Wstaw formułę, używając Formula wizard.

Dostęp do niego można uzyskać z poziomu wstążki, klikając kartę Results Connect panel Formula Definition Formula wizard.

2. Wstawianie wybranej formuły

Za pomocą rozwijanej listy wyboru dostępnej na wstążce można podać następujące ustawienia:

• provider — określ dostawcę (program), z którego będą pobierane informacje lub wyniki
• kategoria — określ kategorię dla formuł lub wybierz opcję ALL, aby zobaczyć alfabetyczną listę formuł
  Uwaga: Formuły są klasyfikowane wg grup, w zależności od typu informacji, które mogą być pobierane (na przykład wybór).
• formula — określ formułę (na przykład Lista wybranych obiektów).

Po określeniu ustawień opisanych powyżej można wstawić wybraną formułę używając okna dialogowego Insert formula.

Dostęp do niego można uzyskać z poziomu wstążki, klikając kartę Results Connect panel Formula Definition Insert selected formula.

3. Wstawianie funkcji

Wstaw formułę za pomocą okna dialogowego Insert Function.

Dostęp do niego można uzyskać w następujący sposób:

• Ribbon — klikając kartę Formulas panel Function library opcję Insert Function.
• Pasek formuły — klikając ikonę Insert Function.

4. Wstawianie formuły ręcznie

Zdefiniuj formułę, wpisując ręcznie składnię formuły w pasku Adres.

.

Wszystkie niezbędne informacje o każdej formule można znaleźć w sekcji Lista formuł — Robot Structural Analysis i Lista formuł — Results Connect.

Uwaga: Formuła zawsze rozpoczyna się od znaku równości (=), a tekst zdefiniowany jako argument musi znajdować się w cudzysłowie.

Modyfikuj formuły

Po wstawieniu formuł do arkusza można je modyfikować.

Uwaga: Najpierw wybierz formułę, którą chcesz zmodyfikować.

Modyfikowanie wybranej formuły

Formułę można modyfikować jedną z następujących metod:

• korzystając z okna dialogowego Modify formula

  Dostęp do niego można uzyskać z poziomu wstążki, klikając kartę Results Connect panel Tools Modify formula.

• ręczne modyfikowanie składni formuł w pasku Adres.

Obliczanie formuł

Można obliczyć formuły po modyfikacji projektu w programie Autodesk Robot Structural Analysis Professional.

Obliczanie formuł zdefiniowanych w arkuszu

Dostępne są następujące typy obliczeń:

• Calculate all — oblicza wszystkie formuły w arkuszu

  Dostęp do niego można uzyskać z poziomu wstążki, klikając kartę Results Connect panel Tools Calculate all.

• Calculate selection — oblicza wybrane formuły w arkuszu

  Dostęp do niego można uzyskać z poziomu wstążki, klikając kartę Results Connect panel Tools Calculate selection.

Ustawianie jednostek

W oknie dialogowym Jednostki można ustawić jednostki w Projekt Octopus.

Dostęp do niego można uzyskać z poziomu wstążki, klikając kartę Results Connect panel Tools Units.
