Okno dialogowe Obciążenia trapezowe

Użyj tego okna dialogowego, aby określić, w jaki sposób obciążenie trapezowe musi być stosowane, gdy jest wybranych kilka prętów tworzących łańcuch.

Dostęp

1. Kliknij przycisk na karcie Pręt w oknie dialogowym Definicja obciążeń .
2. Ustaw parametry obciążenia.
3. Wybierz łańcuch prętów.

Elementy okna dialogowego

Tak

Stosuje obciążenie do zdefiniowanego przez użytkownika łańcucha prętów i zachowuje orientację na łańcuchu prętów, reprezentowaną przez strzałki (określony jest w ten sposób początkowy i końcowy węzeł łańcucha prętów).

Tak, ale zmieniają orientację

Przykłada obciążenie do zdefiniowanego przez użytkownika łańcucha prętów, ale zmienia orientację na łańcuchu prętów, reprezentowaną przez strzałki (określony jest w ten sposób początkowy i końcowy węzeł łańcucha prętów).

Nie, stosowane do oddzielnych prętów

Przykłada obciążenie trapezowe do pojedynczych prętów w łańcuchu.

Podczas modyfikacji geometrii konstrukcji przyłóż obciążenia do oddzielnych prętów łańcucha

Podczas modyfikowania prętów konstrukcji traktuje wybrany łańcuch prętów jako osobne pręty.

Jeżeli opcja nie jest zaznaczona, to podczas modyfikacji prętów konstrukcji łańcuch prętów jest traktowany jak jeden superpręt. Powoduje to ponowne naliczenie całości obciążenia dla nowej geometrii superpręta.

Wskazówka: Włączenie tej opcji ma znaczenie dopiero wtedy, gdy po przyłożeniu obciążenia zmieniana będzie geometria prętów konstrukcji, na których działa zdefiniowane obciążenie trapezowe lub zmieniane będą wartości obciążenia trapezowego na początku lub końcu łańcucha prętów (wartości obciążenia p1 lub p2).

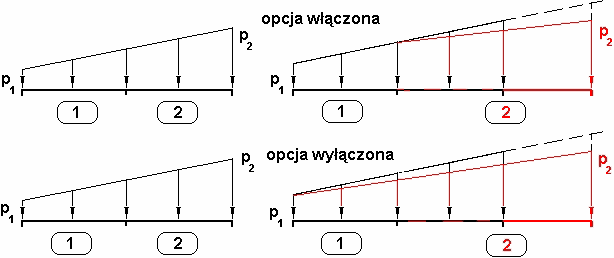

Na poniższej ilustracji przedstawiono schematycznie, jak opcja Podczas modyfikacji konstrukcji przyłóż do oddzielnych prętów łańcucha działa dla obciążenia trapezowego (2p). Na pierwszym rysunku pokazano, co się dzieje, gdy opcja jest zaznaczona; na drugim przedstawiono, co się dzieje, gdy opcja nie jest zaznaczona.
