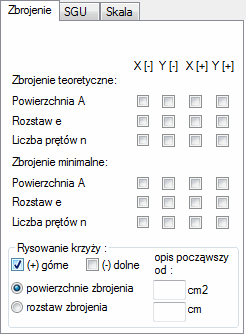

Po wybraniu opcji Wykresy (MES) i wyborze karty Mapy zbrojenia na ekranie pojawia się pokazane poniżej okno. Opcja służy do prezentowania dla powierzchniowych elementów skończonych map otrzymanego w trakcie wymiarowania belek-ścian zbrojenia teoretycznego. Okno to jest uproszczoną formą okna prezentacji wyników dla płyt/powłok przedstawionego powyżej.
W górnej części okna dialogowego wybrane mogą zostać do prezentacji następujące wielkości:
- zbrojenie teoretyczne belki-ściany: wyznaczone powierzchnie zbrojenia, rozstawy zbrojenia i liczby prętów zbrojeniowych
- zbrojenie minimalne belki-ściany: powierzchnie i rozstawy zbrojenia oraz liczba prętów zbrojeniowych.
Poszczególne kolumny oznaczają:
X: zbrojenie w kierunku poziomym
Y: zbrojenie w kierunku pionowym.
Oznaczenia [+] oraz [-] odpowiadają warstwom zbrojenia przy przeciwległych powierzchniach belki-ściany. Zbrojenie belki-ściany jest jednakowe dla obu warstw (zbrojenie symetryczne), zatem mapy prezentowane dla obu warstw są jednakowe.
Obliczenia powierzchni zbrojenia teoretycznego wykonywane są według metody analitycznej przy założeniu pracy konstrukcji w płaskim stanie naprężenia (ściskanie/rozciąganie).
Na karcie może również zostać wybrana opcja prezentacji zbrojenia w postaci krzyży. Krzyże dla warstwy [+] oraz [-] są w przypadku belki-ściany jednakowe (zbrojenie symetryczne). Prezentacja krzyży może dotyczyć rozstawu zbrojenia bądź powierzchni teoretycznych. Pola tekstowe obok odpowiednich pól służą do określenia wartości, od których zaczną być prezentowane opisy krzyży.
