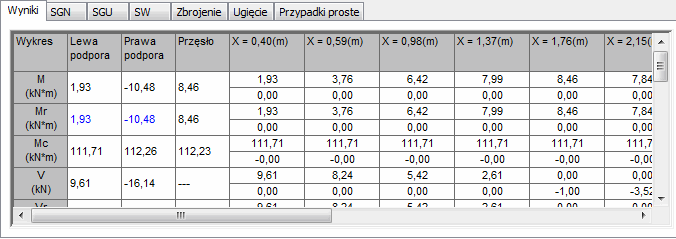

Po wybraniu opcji Wykresy i wyborze zakładki Wyniki na ekranie pojawia się pokazane poniżej okno.
Zakładka składa się z tabeli, w której wyświetlane są wartości numeryczne wybranych do prezentacji wielkości. Zawartość tabeli związana jest z kategorią wyników wybranych z rozwijalnej listy znajdującej się w dolnej części dialogu, jak również od wyboru aktywnego przęsła (w przypadku belki wieloprzęsłowej). Rodzaj oraz zakres wyświetlanych rezultatów zależny jest także od ustawień na pozostałych zakładkach okna dialogowego Wykresy.
Tabela podzielona jest generalnie na 5 części:
- w pierwszej kolumnie (Typ wykresu) podawana jest informacja o typie wyświetlanych wartości wraz z odpowiadającymi jednostkami,
- wielkości prezentowane w drugiej (Lewa podpora) i trzeciej (Prawa podpora) kolumnie odnoszą się odpowiednio do lewej i prawej podpory,
- w czwartej kolumnie (Przęsło) prezentowane są maksymalne wartości jakie występują w przęśle,
- pozostałe kolumny zawierają szczegółowe wyniki prezentowane na długości przęsła.
W polu Zakres znajdują się opcje wyboru zakresu wyświetlania wyników. Opcja dotyczy tylko prezentacji wykresów, natomiast w przypadku tabeli zawsze prezentowane są wyniki dla aktywnego przęsła.
W zależności od potrzeb możliwy jest podgląd wyników:
- przęsło po przęśle
- dla całej belki.
W przypadku belki wieloprzęsłowej wybór aktywnego przęsła odbywa się poprzez naciśnięcie jednego z klawiszy „«" lub „»". Umożliwiają one nawigację w obrębie belki wieloprzęsłowej.
Zestaw prezentowanych wyników może być dowolnie komponowany. Program Robot umożliwia prezentację 51 różnych parametrów (obwiednie momentów, obwiednie sił ścinających, powierzchnie zbrojenia, ugięcia itp.). Aby ułatwić proces analizy rezultatów obliczeń przez użytkownika, w programie zdefiniowano następujące kategorie wyników: Siły SGN, Siły SGU, Siły SW, Powierzchnie zbrojenia i Deformacje. Każdy z wymieniowych zestawów zawiera logicznie powiązaną grupę wyników.
Przykładowo: interesuje nas obwiednia momentów zginających teoretycznych i rzeczywistych w powiązaniu z powierzchnią zbrojenia głównego teoretycznego i rzeczywistego. Jednocześnie chcemy, aby dane te pojawiły się przy wyborze zestawu: „Siły SGU".
Aby tego dokonać, należy:
- wybrać kategorię wyników Siły SGU z rozwijalnej listy znajdującej się w dolnej części okna dialogowego Wykresy.
- na zakładce Siły SGU wybrać opcje: teoretyczny M i nośność Mc; pozostałe zestawy wyników należy pozostawić nieaktywne.
- zatwierdzić dokonane zmiany poprzez naciśnięcie klawisza ZASTOSUJ.
- na zakładce Powierzchnie wybrać: teoretyczna Abt i rzeczywista Abr; pozostałe zestawy wyników pozostawiamy jako nieaktywne.
- zatwierdzić dokonane zmiany poprzez naciśnięcie klawisza ZASTOSUJ.
W wyniku tej operacji otrzymamy:
- na ekranie graficznym: wykresy momentów zginających i wykresy powierzchni zbrojenia
- w oknie dialogowym rezultatów (na zakładce Wyniki) tabelaryczne zestawienie wyników liczbowych.
