Wyniki obliczeń

Wyniki obliczeń dla zdefiniowanej stopy/ławy fundamentowej uzyskać w następujący sposób:

Wymiarowanie stopy fundamentowej obejmuje:

Patrz również:

Ogólne zasady wymiarowania fundamentów (z uwzględnieniem wymogów dostępnych norm).

Na ekranie wyników możliwa jest prezentacja naprężeń na bokach i pod fundamentem blokowym. Aby wyświetlić te wyniki, należy wybrać opcję Podbeton / Fundament blokowy.

Dla fundamentu blokowego wyznaczane będą następujące naprężenia (patrz rysunek poniżej):

σ1 - Górne naprężenie boczne

σ3 - Dolne naprężenie boczne

σ 2 - Naprężenie pod fundamentem blokowym z prawej strony

σ2 - Naprężenie pod fundamentem blokowym z lewej strony.

H 0 - Wysokość gruntu, mierzona od szczytu fundamentu blokowego, dla którego nie będzie wyliczane naprężenie (nie jest uwzględniany w obliczeniach).

Podczas obliczeń stopy spoczywającej na podbetonie (betonie chudym) / fundamencie blokowym, sprawdzane są następujące warunki:

W przypadku gdy generowane jest zbrojenie łącznikowe pomiędzy stopą fundamentową a podbetonem / fundamentem blokowym, to nie jest sprawdzany warunek na poślizg.

Po rozpoczęciu obliczeń stopy/ławy fundamentowej standardowo uruchamiany jest ekran Fundamenty - rezultaty. Ekran monitora podzielony jest na trzy części: okno graficzne z widokiem stopy/ławy fundamentowej (graficznie prezentowane są otrzymane wyniki), okno z wynikami dotyczącymi gruntu oraz okno dialogowe Fundamenty - rezultaty.

Dodatkowo wyniki obliczeń w postaci tekstowej mogą być prezentowane po uruchomieniu notki obliczeniowej (opcja Rezultaty / Notka obliczeniowa).

W przypadku wymiarowania stopy fundamentowej w oknie graficznym prezentowane mogą być następujące wielkości:

W przypadku wymiarowania fundamentu na podstawie wymogów polskiej normy PN dla pionowego rozkładu naprężeń (druga część okna graficznego, w którym prezentowane są jedynie wyników dla osiadania) prezentowane są wykresy naprężeń i zasięg oddziaływania fundamentu.

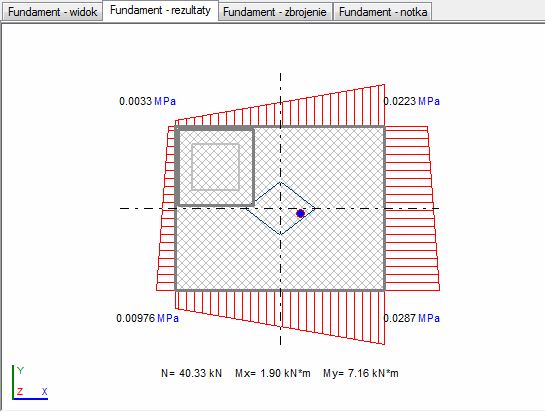

W przypadku wymiarowania ławy fundamentowej w oknie graficznym prezentowane są jedynie przekrój poprzeczny ławy oraz wykresy naprężeń w gruncie pod ławą. Na poniższym rysunku przedstawiono okno graficzne z uzyskanymi wynikami dla stopy fundamentowej. W oknie dialogowym Fundamenty - rezultaty prezentowane są wyniki obliczeń w postaci numerycznej.

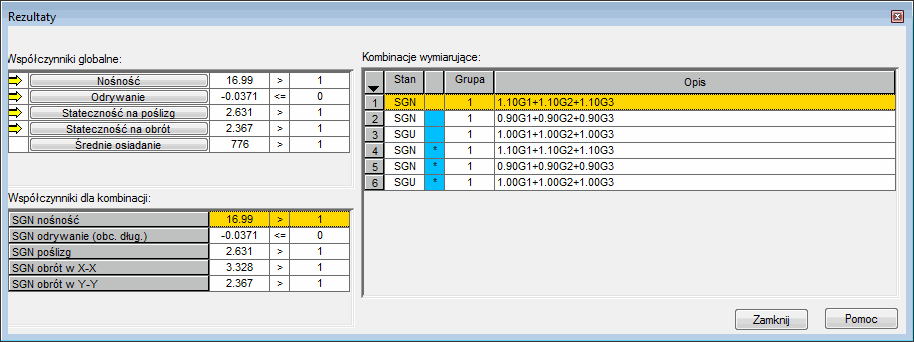

Przykładowe okno dialogowe pokazano na poniższym rysunku. Powyższe okno dialogowe podzielone jest na trzy części: • pole Kombinacje wymiarujące

W polu Kombinacje wymiarujące prezentowana jest lista wszystkich kombinacji obciążeń zewnętrznych (przyłożonych w trzonie lub na górnej powierzchni fundamentu), na które sprawdzana była wymiarowana stopa/ława fundamentowa. W tym polu podawane są następujące informacje: typ kombinacji (SGN, SGU), grupa obciążenia oraz numer obciążenia pomnożony przez odpowiedni współczynnik. Kombinacje oznaczone gwiazdką odnoszą się do kombinacji używanych w obliczeniach żelbetowych (zbrojenie, przebijanie itp.); kombinacje bez gwiazdki odnoszą się do kombinacji używanych w obliczeniach geotechnicznych (nośność gruntu, stateczność na obrót itd.). Wartości sił i momenty, łącznie z ciężarem własnym fundamentu, wyświetlane są poniżej rysunku rozkładu naprężeń w oknie dialogowym Fundamenty - wyniki.

W polu Współczynniki dla kombinacji prezentowana jest lista wszystkich współczynników bezpieczeństwa dla aktywnej (podświetlonej w polu Kombinacje wymiarujące) kombinacji obciążeń. W tym polu podawane wszystkie weryfikowane kombinacje dla aktywnej kombinacji wymiarującej. Opis zawiera: typ kombinacji, dla której była przeprowadzona weryfikacja oraz wartość rzeczywista współczynnika bezpieczeństwa w stosunku do wartości granicznej. Wybranie (kliknięcie) jednego ze współczynników powoduje, że na rysunku rozkładu naprężeń pojawia się rozwiązanie dla tego współczynnika.

Uwaga: Liczba współczynników bezpieczeństwa zależy od typu wybranej kombinacji wymiarującej (SGN, SGU).

Jeżeli współczynnik bezpieczeństwa wyrażony jest symbolem INF (nieskończoność), to oznacza to, że dla wymiarowanej stopy/ławy ten warunek nie zachodzi (np. przyłożone obciążenia nie powodują w ogóle obrotu stopy/ławy).

W polu Współczynniki globalne znajduje się sześć pól: Nośność, Odrywanie, Stateczność na poślizg, Stateczność na obrót, Średnie osiadanie i Przebicie/ścinanie. Po prawej stronie znajdują się pola, w których przedstawiane są najbardziej niekorzystne dla stopy/ławy fundamentowej współczynniki dla odpowiednich typów weryfikacji stopy/ławy. Kliknięcie w wybrany klawisz powoduje podświetlenie w polu Kombinacje wymiarujące kombinacji, dla której uzyskany został prezentowany współczynnik bezpieczeństwa.

Jeżeli któryś z warunków weryfikacji stopy/ławy nie jest spełniony, wtedy jest on prezentowany kolorem czerwonym. Jeżeli któryś z typów weryfikacji stopy/ławy fundamentowej został wyłączony (okno dialogowe Opcje geotechniczne) - np. wyłączone zostało sprawdzanie obrotu, to pole, w którym prezentowany jest globalny współczynnik bezpieczeństwa na obrót jest wyszarzone. Ten współczynnik zostanie obliczony i zaprezentowany w odpowiednim polu, ale w trakcie obliczeń użytkownik nie zostanie ostrzeżony o ewentualnym niespełnieniu warunku stateczności stopy/ławy na obrót.

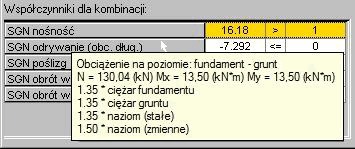

Uwaga: Wskazanie dowolnej linii kursorem myszki w oknie dialogowym Fundamenty - rezultaty powoduje wyświetlenie dodatkowych informacji dotyczących spełnienia warunku wymaganego podczas wymiarowania fundamentu (patrz rysunek poniżej).
