Obciążenie (fundament)

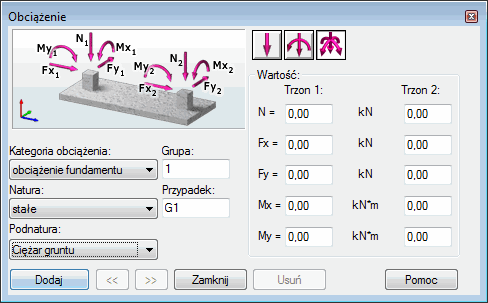

Naciśnięcie ikony (Definiowanie obciążeń) lub wybranie polecenia Konstrukcja / Obciążenia z menu powoduje, że na ekranie pojawia się pokazane poniżej okno.

W powyższym oknie dialogowym zdefiniowane może zostać obciążenie przyłożone do fundamentu (rysunek przedstawia okno dialogowe w przypadku, gdy typem geometrii stopy jest stopa pod dwa słupy). Dostępnych jest kilka typów obciążeń: statyczne, ruchome, powodowane przez śnieg, wiatr, temperaturę i warunki projektu, obciążenia sejsmiczne, przypadkowe. Podtypy różnią się w zależności od wybranego kodu projektu żelbetowego i charakteru obciążenia. Istnieją trzy rodzaje obciążenia fundamentu:

obciążenia osiowe

obciążenie siłą normalną z momentem zginającym i siłą tnącą

obciążenie siłą normalną z momentem zginającym i siłą tnącą działającymi w dwóch kierunkach.

W zależności od wybranego rodzaju obciążenia pojawiają się odpowiednie pola edycyjne umożliwiające zdefiniowanie wartości sił:

• N - w przypadku obciążenia fundamentu pole umożliwia podanie wartość siły pionowej N.
• Fx - pole umożliwiające podanie wartości siły poprzecznej Fx. Pole pojawia się dopiero, gdy fundament obciążony zostanie siłą normalną z momentem zginającym i siłą tnącą.
• Fy - pole umożliwiające podanie wartości siły poprzecznej Fy. Pole pojawia się dopiero, gdy został wybrany typ obciążenia fundamentu siłą normalną z momentem zginającym i siłą tnącą działającymi w dwóch kierunkach.
• Mx - pole umożliwiające podanie wartości momentu zginającego Mx. Pole pojawia się dopiero, gdy fundament obciążony zostanie siłą normalną z momentem zginającym i siłą tnącą.
• My - pole umożliwiające podanie wartości momentu zginającego Mx. Pole pojawia się dopiero, gdy został wybrany typ obciążenia fundamentu siłą normalną z momentem zginającym i siłą tnącą działającymi w dwóch kierunkach.

W przypadku fundamentu z dwoma słupami zestaw sił przyłożonych do obydwu trzonów fundamentu jest definiowany dla każdego przypadku obciążeniowego. Siły te pokrywają się, dlatego nie mają zastosowania zasady łączenia sił.

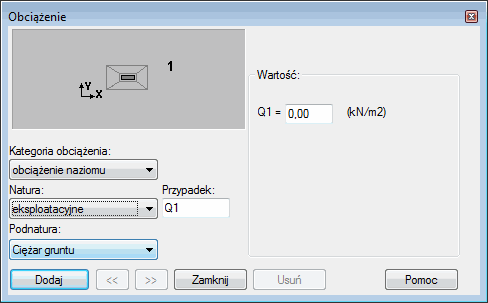

Dostępne kategorie obciążenia zawierają: obciążenia fundamentu (pochodzące od jednego lub dwóch słupów) oraz obciążenie naziomu. Okno, w którym można zdefiniować obciążenie naziomu, pokazane jest niżej.

Uwaga: W zależności od wybranego typu obciążenia zmienia się lista dostępnych natur i podnatur obciążenia i zawartość okna dialogowego Obciążenia.

W przypadku obciążenia naziomu należy podać wartość obciążenia Q1. Dostępne są dwie natury obciążenia: stałe i eksploatacyjne.
