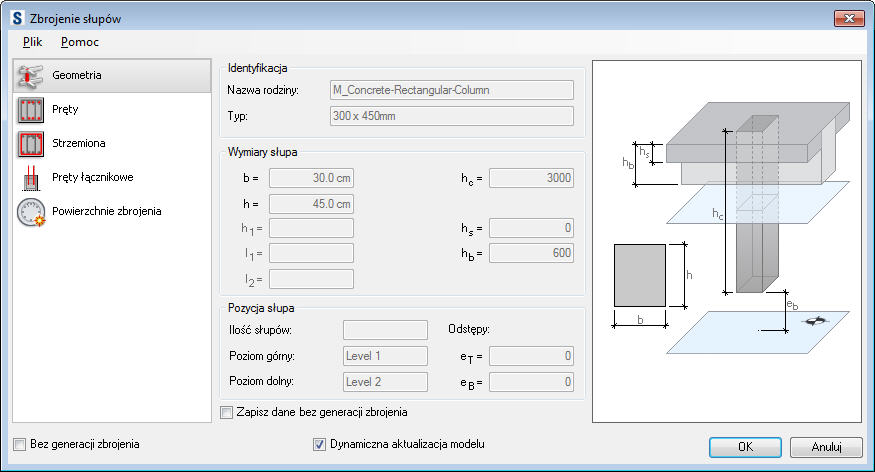

Zbrojenie słupów — rozszerzenie uruchamiane w programie Autodesk® Revit®.
Parametry geometrii przekroju to:
- parametry identyfikacyjne (rodzina i typ) słupa wczytane z modelu programu Revit,
- wymiary słupa w przekroju poprzecznym i wysokość słupa,
- pozycja słupa, w tym liczba słupów, pozycja słupa w konstrukcji (poziom, odsunięcia).
Jeśli opcja Zapisz dane bez generacji zbrojenia nie jest zaznaczona, pręty zbrojeniowe są generowane i wyświetlane w programie Autodesk® Revit®. Jeśli ta opcja jest wybrana, dane zbrojenia są generowane (i mogą być użyte po ponownym uruchomieniu rozszerzenia), ale pręty zbrojeniowe nie mogą być wyświetlone w programie Autodesk® Revit®.

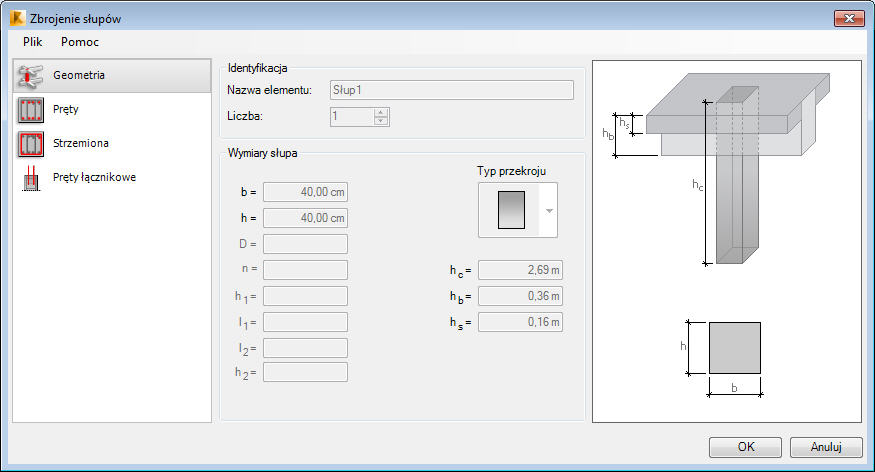

Zbrojenie słupów — rozszerzenie uruchamiane w programie Autodesk Robot Structural Analysis 2015
Parametry geometrii przekroju to:
- nazwa elementu konstrukcji żelbetowej (słupa),
- liczba słupów,
- wymiary słupa w przekroju poprzecznym i wysokość słupa.
Zbrojenie jest generowane dla następujących kształtów słupów:
przekrój prostokątny,
przekrój kołowy,
przekrój w kształcie litery L,
przekrój teowy.
Można zdefiniować inne typy przekrojów słupa (np. przekrój zetowy, przekrój półkolisty itp.), ale zbrojenie słupa nie jest generowane dla tych typów przekrojów.

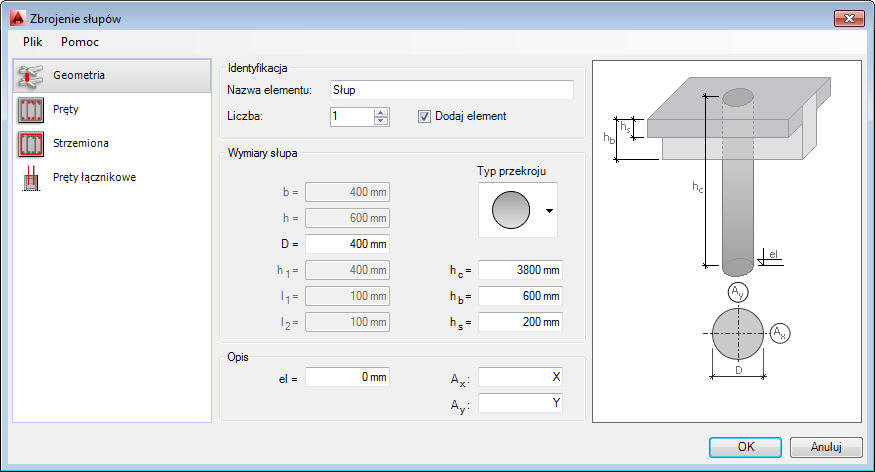

Zbrojenie słupów — uruchamiane w programie Autodesk® AutoCAD® Structural Detailing 2015 – Zbrojenie.
Należy określić następujące dane w górnej części okna dialogowego:
- nazwa słupa żelbetowego,
- liczba zdefiniowanych słupów — liczba ta wpływa na zestawienie stali,
- kształt słupa do wyboru spośród następujących kształtów: o prostokątnym przekroju poprzecznym, o okrągłym przekroju poprzecznym, o przekroju poprzecznym w kształcie litery L, o teowym przekroju poprzecznym.
Po wybraniu opcji Dodaj element pręty zbrojeniowe są grupowane w jeden element podczas generowania zbrojenia słupa. Nazwa tego elementu (podana w polu Nazwa elementu) jest dodawana w zakładce Model okna dialogowego Inspektor obiektów programu Autodesk® AutoCAD® Structural Detailing 2015 – Zbrojenie.
Po określeniu geometrii słupa należy podać wartości wymiarów przekrojów poprzecznych i wysokości słupa. Schematyczny rysunek słupa zmienia się w zależności od wybranego kształtu słupa.
Ponadto można określić następujące parametry:
- opisy osi konstrukcji (domyślnie Ax wskazuje kierunek X a Ay kierunek Y, można je jednak edytować),
- poziom stopy słupa el.
