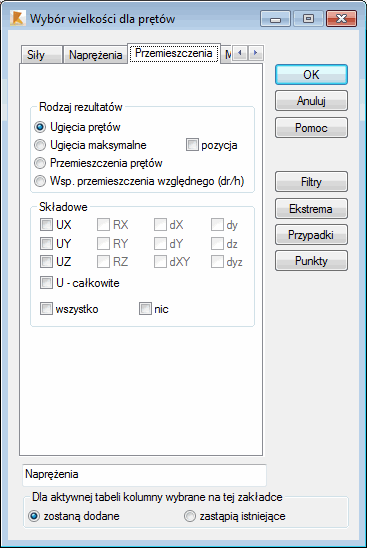

Po wybraniu zakładki Przemieszczenia w oknie dialogowym Wybór wartości pręta na ekranie pojawi się pokazane poniżej okno dialogowe.
W górnej części okna dialogowego (pole Rodzaj rezultatów) wybrany może zostać rodzaj prezentowanych wyników:
- Ugięcia pręta (w stosunku do cięciwy przemieszczonego położenia pręta).
- Ugięcia maksymalne. Jeżeli włączona zostanie opcja Położenie, to podawana będzie współrzędna punktu dla którego osiągnięte zostało ekstremum
- Przemieszczenia pręta (w układzie lokalnym początkowego położenia pręta).
- Współczynnik przemieszczenia względnego (dr/h) - Współczynnik: stosunek przemieszczeń końców preta do długości pręta (U1-U2) / L: w kierunkach X, Y, przemieszczenia całkowite na płaszczyźnie XY i w lokalnych kierunkach prętów y, z.
całkowite przemieszczenie na płaszczyźnie yz:
w globalnym układzie pręta:
dX = (UX1-UX2) / L
dY = (UY1-UY2) / L
dXY = sqrt ((UX1-UX2) ^2 + (UY1-UY2)^2) / L
w lokalnym układzie pręta:
dy = (uy1-uy2) / L
dz = (uz1-uz2) / L
dyz = sqrt ((uy1-uy2)^2+(uz1-uz2)^2) / L.
W polu Składniki można wybrać następujące wyświetlenie następującego przesunięcia lub ugięcia pręta.
- UX — dodaje kolumnę w tabeli, aby wyświetlić przemieszczenia w kierunku osi X w lokalnym układzie współrzędnych pręta
- UY — dodaje kolumnę w tabeli, aby wyświetlić przemieszczenia/ugięcia w kierunku osi Y w lokalnym układzie współrzędnych pręta
- UZ — dodaje kolumnę w tabeli, aby wyświetlić przemieszczenia/ugięcia w kierunku osi Z w lokalnym układzie współrzędnych pręta.
Dodatkowo wybrane może zostać przemieszczenie całkowite, które jest wypadkowym przemieszczeniem w układzie lokalnym, a którego wartość jest równa pierwiastkowi z sumy kwadratów przemieszczeń UX, UY, UZ.
W zależności od dokonanego wyboru (albo wyniki ugięcia, albo przemieszczenia pręta), przemieszczenie całkowite U jest podawane w stosunku do początkowego położenia pręta (U) lub do cięciwy przemieszczonego pręta (Uf).
Przemieszczenia w układzie globalnym są prezentowane w tabeli Przemieszczenia - Węzły.
