Całkowanie równań ruchu - tabele

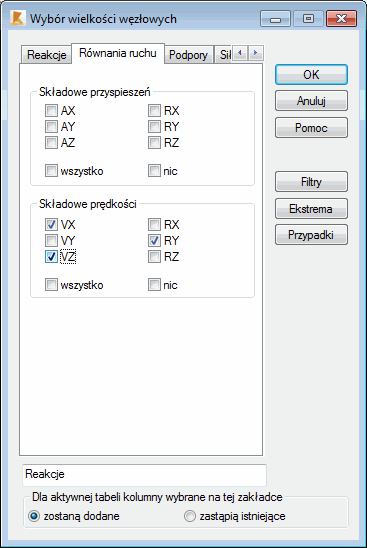

Po wybraniu karty Całkowanie równań ruchu w oknie dialogowym Kolumny (dla prezentacji wielkości węzłowych) na ekranie pojawia się pokazane poniżej okno dialogowe.

Dla przypadku całkowania równań ruchu, oprócz przypadku głównego, tworzone są dwa przypadki pomocnicze zawierające obwiednię górną (+) i dolną (-). Po wybraniu głównego przypadku dostępne są wyniki dla poszczególnych składowych przypadku złożonego.

W powyższym oknie dialogowym istnieje możliwość wyboru wielkości prezentowanych w tabeli dla całkowania równań ruchu (tabele węzłów konstrukcji): składowe prędkości i przyspieszenia przemieszczeń dla przypadku całkowania równań ruchu.

Uwaga: Ze względu na możliwość wystąpienia dużej liczby wyników przy dużej liczbie kroków czasowych zalecane jest ograniczenie zawartości otwieranych tabel z wynikami za pomocą opcji znajdujących się na karcie Filtry rezultatów w oknie dialogowym Typ analizy.

Jeżeli nie został wybrany pojedynczy przypadek złożony całkowania równań ruchu, to w tabeli wyniki pokazywane są dla przypadków pomocniczych obwiedni górnej (+) i dolnej (-).

Natomiast jeżeli został wybrany pojedynczy przypadek złożony całkowania równań ruchu, to dostępne są wyniki dla poszczególnych składowych. W pierwszej kolumnie tabeli, od lewej do prawej strony, prezentowane są następujące informacje: Węzeł, Przypadek, Składowa i Czas(y).

Uwaga: W tabeli reakcji wyniki są przedstawiane w taki sam sposób w tabeli przemieszczeń. Dla całkowania równań ruchu nie jest potrzebne przedstawianie równowagi sił i reakcji w kolejnych krokach czasowych.

W tabelach wyników całkowania równań ruchu dla prętów i elementów powierzchniowych wielkości prezentowane są w taki sam sposób, jak w tabeli dla węzłów. Pierwsza kolumna tabeli zawiera numer składowej przypadku i krok zmiennej czasowej.
