Opcja Zbrojenie > Wyświetl służy do wybrania typów prętów zbrojeniowych, które mają być prezentowane na ekranie graficznym w obliczonych elementach konstrukcji żelbetowych. Opcja dostępna jest w menu modułów służących do wymiarowania elementów konstrukcji żelbetowych (Belki betonowe, Słupy betonowe, Fundamenty, Belki-ściany).

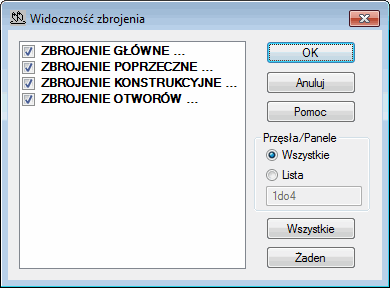

W powyższym oknie dialogowym znajdują się cztery główne typy zbrojenia elementów konstrukcji żelbetowych: Domyślnie wszystkie są włączone.
- Zbrojenie główne
- Zbrojenie poprzeczne
- Zbrojenie konstrukcyjne
- Zbrojenie otworów (jedynie dla belek i belek-ścian)
Każdy wymienionych powyżej typów zbrojenia zawiera różne rodzaje prętów zbrojeniowych (przykładowo na rysunku pokazano rodzaje prętów zbrojenia poprzecznego dla belek-ścian). Aby otworzyć grupę zawierającą wybrany typ zbrojenia, należy w oknie dialogowym kliknąć na nazwie typu zbrojenia (np. na nazwie typu Zbrojenie poprzeczne).
Każdy rodzaj zbrojenia w wybranym typie zbrojenia może zostać wybrany do prezentacji. Jeżeli przy rodzaju prętów zbrojeniowych jest symbol:
|
to pręty zbrojeniowe tego rodzaju NIE będą prezentowane na ekranie graficznym |
|
to pręty zbrojeniowe tego rodzaju będą prezentowane na ekranie graficznym. |
Podobne symbole mogą się pojawiać przy nazwach typów zbrojenia; wtedy są jednak trzy możliwości:
|
|
żaden z rodzajów prętów zbrojeniowych tego typu zbrojenia nie będzie pokazywany |
|
|
wszystkie rodzaje prętów zbrojeniowych tego typu zbrojenia będą pokazywane |
|
ten symbol oznacza, iż przynajmniej jeden z rodzajów prętów zbrojeniowych tego typu zbrojenia nie jest wybrany do prezentacji. |
