Linie wymiarowe

Opcja służy do tworzenia linii wymiarowych dla tworzonej konstrukcji. Opcja dostępna jest:

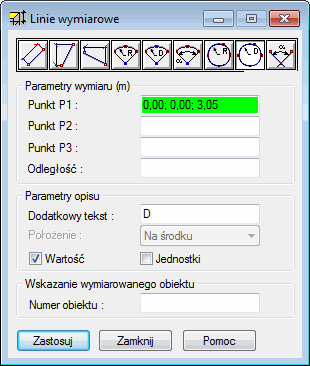

Po wybraniu tej opcji na ekranie pojawia się pokazane poniżej okno. W górnej części powyższego okna dialogowego znajdują się opcje pozwalające na wybór rodzaju linii wymiarowej.

Linia wymiarowa odcinka (Linia - równoległa)

Linia wymiarowa odcinka Linia wymiarowa będzie definiowana jako prostopadła do wymiarowanego odcinka. Aby linia wymiarowa została zdefiniowana, należy podać następujące wielkości (w sposób graficzny lub wpisując wartości w odpowiednich polach okna dialogowego):

Początek - Punkt początkowy linii wymiarowej.

Koniec - Punkt końcowy linii wymiarowej.

Odległość - Odległość linii wymiarowej od wymiarowanego odcinka.

Linia wymiarowa odcinka (Linia - pionowa)

Linia wymiarowa będzie definiowana jako pionowa. Aby linia wymiarowa została zdefiniowana, należy podać następujące wielkości (w sposób graficzny lub wpisując wartości w odpowiednich polach okna dialogowego):

Początek - Punkt początkowy linii wymiarowej.

Koniec - Punkt końcowy linii wymiarowej.

Odległość - Odległość linii wymiarowej od punktu początkowego wymiarowanego odcinka.

Linia wymiarowa odcinka (Linia - pozioma)

Aby linia wymiarowa została zdefiniowana, należy podać następujące wielkości (w sposób graficzny lub wpisując wartości w odpowiednich polach okna dialogowego):

Początek - Punkt początkowy linii wymiarowej.

Koniec - Punkt końcowy linii wymiarowej.

Odległość - Odległość linii wymiarowej od punktu początkowego wymiarowanego odcinka.

Linia wymiarowa łuku

Linia wymiarowa będzie definiowana dla łuku poprzez podanie promienia łuku. Aby linia wymiarowa została zdefiniowana, należy podać następujące wielkości (w sposób graficzny lub wpisując wartości w odpowiednich polach okna dialogowego):

Punkt 1 - Punkt leżący na łuku.

Punkt 2 - Punkt leżący na łuku.

Punkt 3 - Punkt leżący na łuku.

Punkty te określają łuk, dla którego ma zostać zdefiniowana linia wymiarowa.

Odległość - Położenie linii definiujące promień łuku.

Linia wymiarowa łuku (Łuk - średnica)

Linia wymiarowa będzie definiowana dla łuku poprzez podanie średnicy łuku. Aby linia wymiarowa została zdefiniowana, należy podać następujące wielkości (w sposób graficzny lub wpisując wartości w odpowiednich polach okna dialogowego):

Punkt 1 - Punkt leżący na łuku.

Punkt 2 - Punkt leżący na łuku.

Punkt 3 - Punkt leżący na łuku.

Punkty te określają łuk, dla którego ma zostać zdefiniowana linia wymiarowa.

Odległość - Położenie linii definiuje średnicę łuku.

Linia wymiarowa łuku (Łuk - kąt)

Linia wymiarowa będzie definiowana dla łuku poprzez podanie kąta. Aby linia wymiarowa została zdefiniowana, należy podać następujące wielkości (w sposób graficzny lub wpisując wartości w odpowiednich polach okna dialogowego):

Punkt 1 - Punkt leżący na łuku.

Punkt 2 - Punkt leżący na łuku.

Punkt 3 - Punkt leżący na łuku.

Punkty te określają łuk, dla którego ma zostać zdefiniowana linia wymiarowa.

Odległość - Położenie linii definiuje promień łuku.

Linia wymiarowa okręgu (Okrąg - promień)

Linia wymiarowa będzie definiowana dla okręgu poprzez podanie promienia okręgu. Aby linia wymiarowa została zdefiniowana, należy podać następujące wielkości (w sposób graficzny lub wpisując wartości w odpowiednich polach okna dialogowego):

Punkt 1 - Punkt leżący na okręgu.

Punkt 2 - Punkt leżący na okręgu.

Punkt 3 - Punkt leżący na okręgu.

Punkty te określają okrąg, dla którego ma zostać zdefiniowana linia wymiarowa.

Odległość - Położenie linii definiuje promień okręgu.

Linia wymiarowa okręgu (Okrąg - średnica)

Linia wymiarowa będzie definiowana dla okręgu poprzez podanie średnicy okręgu. Aby linia wymiarowa została zdefiniowana, należy podać następujące wielkości (w sposób graficzny lub wpisując wartości w odpowiednich polach okna dialogowego):

Punkt 1 - Punkt leżący na okręgu.

Punkt 2 - Punkt leżący na okręgu.

Punkt 3 - Punkt leżący na okręgu.

Punkty te określają okrąg, dla którego ma zostać zdefiniowana linia wymiarowa.

Odległość - Położenie linii definiuje średnicę okręgu.

W dolnej części okna dialogowego znajduje się pole Numer obiektu (Wskazanie wymiarowanego obiektu). W polu tym wpisany może zostać numer obiektu, który ma być wymiarowany. Linia wymiarowa połączona jest z wymiarowanym obiektem.

Po wybraniu opcji Typ linii (patrz tabela powyżej) oraz Parametry opisu (Dodatkowy tekst, Położenie, Wartość i Jednostki), definicja linii wymiarowej w konstrukcji może odbywać się na kilka wymienionych poniżej sposobów:
