Szczegółowe rezultaty w postaci wpływu oddziaływania wymuszenia z jednego węzła na inny (full excitation) lub też oddziaływanie wymuszenia węzła na samego siebie (self excitation) będzie prezentowany na wykresach. Opcja dostępna w menu Rezultaty / Zaawansowane / Analiza footfall - Wykresy.

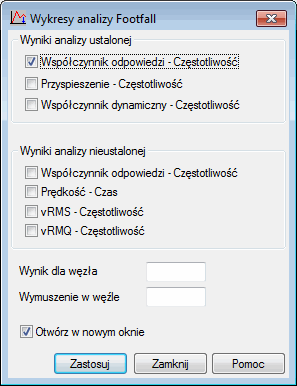

W powyższym oknie dialogowym mogą być wybrane następujące typy wykresów:
- wyniki dla analizy ustalonej (harmonicznej):
- Współczynnik odpowiedzi - Częstotliwość
- Przyspieszenie - Częstotliwość
- Współczynnik dynamiczny - Częstotliwość
- wyniki dla analizy nieustalonej (czasowej):
- Współczynnik odpowiedzi - Częstotliwość
- Prędkość - Czas, dla maksymalnej częstotliwości ruchu pieszego
- Prędkość średnia VRMS (Root Mean Square) - Częstotliwość
- Prędkość średnia VRMQ (Root Mean Quad) - Częstotliwość.
Należy również wskazać, dla którego węzła przedstawiane będą wykresy oraz wybrać węzeł wymuszający.
Szczegółowe wykresy można uzyskać pomiędzy dowolnymi węzłami wymuszenia i odpowiedzi, niezależnie od tego, czy była przeprowadzona analiza uproszczona, pełna lub na ograniczonej liście węzłów. Wykresy są tworzone dla podziału zakresu częstotliwości w danym przypadku na 100 punktów. Wyniki analizy Footfall są dostępne również w tabeli węzłów oraz w postaci map na panelach.
Dla każdego węzła prezentowany jest maksymalny wynik z zadanego zakresu częstotliwości ruchu pieszego. Dostępne są następujące rezultaty: - maksymalny współczynnik odpowiedzi (ustalony) (ang. Maximum Resonant Response Factor) Do wyboru użytkownik ma takie rezultaty jak:
- Maximum Resonant Response Factor
- Maksymalny współczynnik odpowiedzi (nieustalony)
- Maksymalny współczynnik odpowiedzi (całkowity)
- Maksymalne całkowite przyspieszenie
- Średnie prędkości VRMS (ang. Root mean square velocity)
- Średnie prędkości VRMQ (ang. Root mean quad velocity).
W tabeli podawany jest także węzeł wymuszający i częstotliwość. Dla każdego węzła odpowiedzi wskazane jest, w którym węźle wymuszającym i dla jakiej częstotliwości uzyskano maksymalny współczynnik odpowiedzi.
