Opcja dostępna jest z menu tekstowego: Rezultaty / Zaawansowane / Krzywa stanów równowagi i umożliwia prezentację następujących wykresów:
- Suma reakcji na kierunku kontrolnym w funkcji przemieszczenia węzła w kierunku kontrolowanym
- Przyspieszenie spektralne w funkcji przemieszczenia spektralnego - wykres powstaje na podstawie wymienionego powyżej wykresu po odpowiedniej konwersji do przestrzeni spektralnej (patrz norma ATC-40 rozdział 8.2.2.1.1)

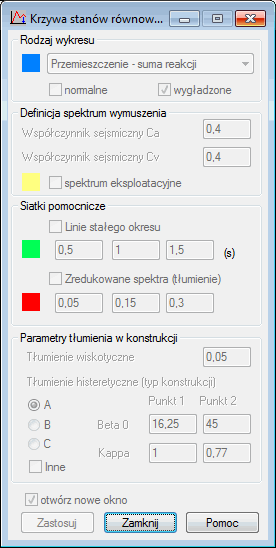

Na podstawie spektralnej krzywej stanów równowagi wyliczany jest punkt eksploatacji (norma ATC 40 rozdział 8.2.2.1.3), który określa odpowiedź konstrukcji (maksymalne przemieszczenia) na zadany ruch podłoża wywołany trzęsieniem ziemi. Po wybraniu wymienionej opcji na ekranie pojawia się poniższe okno dialogowe.
W powyższym oknie dialogowym wybrany może zostać jeden z dostępnych rodzajów wykresu:
- Przemieszczenie - suma reakcji (jeżeli wybrany został ten rodzaj wykresu, wszystkie opcje w oknie dialogowym są niedostępne)
- Spektrum stanów równowagi
- Tłumienie - okres (efektywne) (jeżeli wybrany został ten rodzaj wykresu, wszystkie opcje w oknie dialogowym są niedostępne)
Opcje Normalne i Wygładzone dostępne są tylko dla wykresu Spektrum stanów równowagi; włączenie opcji Wygładzone powoduje wygładzenie prezentowanego wykresu.
W polu Definicja spektrum wymuszenia określone może zostać spektrum wymuszenia (spektrum ruchów podłoża w czasie trzęsienia ziemi). Wykorzystanie zakresu jest zdefiniowana za pomocą seismic współczynników ca i wierzchołki sterujące. (Zobacz kod ATC-40 rozdział 4.) Wybierając Wybrane żądanie zakresu opcja wyświetla wykres utworzone z przecięcia stały okres, linie z właściwie obliczona zmniejszona spektrów.
Opcje znajdujące się w polu Siatki pomocnicze:
- Linie o stałym kropki - wybranie tej opcji powoduje wyświetlenie stały okres, linie. Wartości wprowadzone w odpowiednich polach muszą być dodatnie.
- Spektra zredukowane (tłumienie) - Wybór tej opcji umożliwia wyświetlenie siatki spektrum zredukowanego. W dostępnych polach edycyjnych zdefiniowane mogą zostać wartości tłumienia z przedziału <0, 1>, służące do wyznaczenia zredukowanych spektrum; wpisanie wartości 0 oznacza wartość tłumienia równą 0%, natomiast wpisanie wartości 1 oznacza wartość tłumienia równą 100%.
W polu Parametry tłumienia w konstrukcji zdefiniowane mogą zostać dwa rodzaje tłumienia w konstrukcji:
- Wewnętrzne (wiskotyczne)
- Histeretyczne (typ zachowania konstrukcji)
Dla tłumienia histeretycznego wybierany jest typ konstrukcji (A, B lub C). Parametry Beta0 i Kappa (używane do wyliczenia tłumienia efektywnego) wyliczane są w programie Robot i wyświetlane w odpowiednich polach na szarym tle. Można również określić te wartości w przypadku wyboru opcji Inne. Punkt 1 i Punkt 2 pól stają się dostępne. Wartości współczynników Beta0 i Kappa muszą być dodatnie.
Po zdefiniowaniu wymienionych parametrów i naciśnięciu klawisza Zastosuj wyświetlony zostaje odpowiedni wykres.
Po wybraniu wykresu Przemieszczenie – Suma reakcji prezentowane są następujące informacje:
- W części graficznej wyświetlany jest wykres sumy reakcji w funkcji przemieszczenia kontrolnego (suma reakcji może być siłą lub momentem, podczas gdy przemieszczenie - przemieszczeniem lub kątem obrotu).
- W części tabelarycznej wyświetlana jest tabela zawierająca następujące kolumny (liczba wierszy tabeli równa jest liczbie kroków w danym przypadku analizy pushover):
- Krok - Kolejne numery kroków iteracyjnych.
- Suma reakcji - Suma reakcji na każdym kroku.
- Przemieszczenie - Przemieszczenie węzła kontrolnego na każdym kroku.
- Zakres A-B, B-IO itd. - Liczba przegubów nieliniowych znajdujących się w danym zakresie na poszczególnych krokach.
- A, B, IO itd. - Wartości kontrolne zdefiniowane w oknie dialogowym Definicja modelu przegubu nieliniowego (zakładka Parametry).
Po wybraniu wykresu Spektrum stanów równowagi prezentowane są następujące informacje:
- W części graficznej wyświetlany jest wykres spektrum stanów równowagi lub, po ustawieniu odpowiednich opcji, wykres spektrum wymuszenia, linii stałego okresu i punktu eksploatacji.
- W części tabelarycznej wyświetlana jest tabela zawierająca następujące kolumny:
1 zestaw (tabela zawiera tylko jeden wiersz):
- Kolumna bez nazwy zawiera opis Punktu eksploatacji.
- U, V - Współrzędne punktu w układzie: Przemieszczenie - Suma reakcji.
- Sd, Sa /g - Współrzędne punktu w układzie: Przemieszczenie spektralne - Przyspieszenie spektralne.
- Beff, Teff - Współrzędne punktu w układzie: Tłumienie efektywne - Okres efektywny.
2 zestaw (liczba wierszy tabeli równa jest liczbie kroków w danym przypadku analizy pushover):
- Krok - Kolejne numery kroków iteracyjnych
- Teff - Wartości okresu efektywnego na każdym kroku.
- Beff - Wartości tłumienia efektywnego na każdym kroku.
- Alfa - Efektywny współczynnik masy na każdym kroku.
- PF - Modalny współczynnik udziału na każdym kroku.
Po ustawieniu kursora w tabeli i naciśnięciu prawego klawisza myszki na ekranie pojawia się menu kontekstowe (działanie jest takie samo jak w przypadku analizy czasowej). (Funkcjonuje to w taki sam sposób jak całkowanie równań ruchu). Zakres automatyczny - wybranie tej opcji powoduje rysowanie wykresu w całkowitym zakresie czasowym analizy
- Zakres automatyczny - Wybór tej opcji powoduje rysowanie wykresu w całym zakresie czasowym analizy.
- Zakres użytkownika - Wybór tej opcji powoduje rysowanie wykresu w zakresie czasowym zdefiniowanym przez użytkownika (za pomocą kursora na wykresie).
