Deformacja

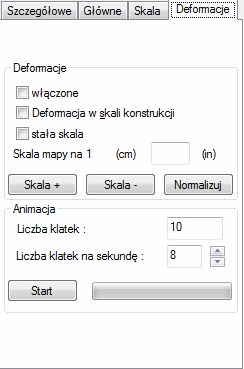

Wybierz kartę Deformacja w oknie dialogowym Mapy na bryłach, aby dostosować deformacje mapy.

Można zmodyfikować jedną z poniższych opcji.

• Aktywny. Kliknij, aby wyświetlić deformację dla obecnie projektowanej konstrukcji.
• Stała skala. Kliknij, aby wybrać tę samą skalę dla wszystkich wyświetlanych wykresów. Bardzo ułatwia to porównywanie wyników uzyskanych dla wybranych sił działających na przekrój przy różnych przypadkach obciążeń. Deformacja w skali konstrukcji - włączenie tej opcji powoduje, że rzeczywiste wartości deformacji konstrukcji będą odnoszone do wymiarów konstrukcji; z tą opcją związana jest opcja Współczynnik powiększenia - w tym polu edycyjnym należy podać współczynnik, przez który pomnożone będą wartości deformacji konstrukcji
• Odkształcenie w strukturze skali. rzeczywiste wartości odkształceń struktury będzie odnosić się do struktury wymiary. Jest to połączonych za pomocą opcji Współczynnik skali. Określ współczynnik, których wartości odkształceń struktury będzie mnożona.

Różnica pomiędzy opcjami Skala mapy na 1 cm i Deformacja w skali konstrukcji jest widoczna podczas powiększenia/pomniejszamia konstrukcji na ekranie; w przypadku opcji Skala mapy na 1 cm wielkość deformacji pozostaje bez zmian, natomiast w przypadku opcji Deformacja w skali konstrukcji deformacja dostosowuje się do wymiarów konstrukcji na ekranie

• Skala +. Naciśnięcie tego przycisku powoduje, że zmniejszana jest liczba jednostek na 1 cm wykresu wybranej wielkości.
• Skala -. Naciśnięcie tego przycisku powoduje, że zwiększana jest liczba jednostek na 1 cm wykresu wybranej wielkości.
• Normalizuj. Kliknięcie tego przycisku powoduje, że mapy wybranej wielkości będą prezentowane w taki sposób, aby dostosować skalę do maksymalnej i minimalnej wartości wybranej wielkości.
• Na tej zakładce dostępne są również opcje do animacji wykresów deformacji konstrukcji prezentowanych na ekranie.
  1. Należy podać liczbę tworzonych klatek.
  2. Określ liczbę klatek na sekundę.
  3. Kliknij przycisk Start.

  W trakcie prezentacji animacji na ekranie pojawia się pasek narzędziowy umożliwiający zatrzymanie, wznowienie odtwarzania animacji, przewinięcie animacji itp. Można również zapisać stworzoną animację deformacji konstrukcji do pliku o rozszerzeniu *.avi. Istnieje także możliwość wczytania i odtworzenia pliku *.avi, w którym zapisano stworzoną wcześniej deformację konstrukcji.
