Opcja służy do wykonywania symetrii płaszczyzną wyselekcjonowanych uprzednio węzłów/elementów tworzonej konstrukcji. Opcja dostępna jest:
- Po wybraniu polecenia z menu tekstowego: Edycja > Edytuj > Symetria płaszczyznowa.
- Poprzez kliknięcie przycisku
.

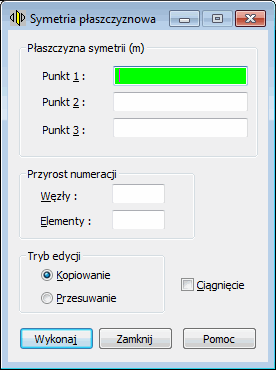

Aby zdefiniować operację odbicia lustrzanego 3D, po zdefiniowaniu podstawowych parametrów w wymienionych poniżej polach okna dialogowego Symetria płaszczyznowa:
- Węzły - opcja służąca do definicji kroku numeracji węzłów, o który będą różniły się numery nowo powstających węzłów.
- Elementy - Opcja służąca do definicji kroku numeracji elementów, o który będą różniły się numery nowo powstających elementów.
- Przesunięcie - Włączenie opcji powoduje, że w wyniku edycji dowolny węzeł/element podlega przesunięciu (pierwotny węzeł/element zmienia swoje położenie w konstrukcji).
- Kopiowanie - Włączenie opcji powoduje, że w wyniku edycji dowolnego węzła/elementu powstaje nowy węzeł/element (pierwotny węzeł/element nie ulega zmianie).
- Przeciągnięcie - Włączenie opcji powoduje, że w wyniku edycji pomiędzy starymi a nowymi węzłami konstrukcji powstaną nowe pręty. Numeracja powstałych w taki sposób prętów jest automatyczna tzn. przyjmowane są pierwsze, wolne numery prętów.
Należy podać współrzędne punktów wyznaczających płaszczyznę symetrii (pola: Punkt1, Punkt2 i Punkt3).
Aby zdefiniować te punkty użyć należy metody:
- Graficznej - poprzez wskazanie kursorem (w kształcie krzyża) pierwszego punktu płaszczyzny lustra lub węzła odpowiadającego pierwszemu punktowi. W polu edycyjnym automatycznie wyświetlane są współrzędne punktu lub odpowiedni numer węzła.
- Ręcznej - poprzez wpisanie w polu edycyjnym współrzędnych pierwszego punktu płaszczyzny lustra lub odpowiedniego numeru węzła.
Po graficznym zdefiniowaniu współrzędnych lub numerów punktów określających płaszczyznę, zostaje wykonana operacja odbicia lustrzanego dla wyselekcjonowanych obiektów: elementów/węzłów lub zostaje umożliwione dokonanie ich selekcji poprzez przejście w tryb selekcji. Robotpozostanie w dalszym ciągu w stanie „odbicia lustrzanego" dopóki nie zostanie wybrana następne polecenie lub naciśnięty klawisz <Esc>.
Jeżeli punkty określające płaszczyznę zostały zdefiniowane ręcznie w oknie dialogowym, to aby odbicie lustrzane zostało wykonane, konieczne jest naciśnięcie klawisza Zastosuj.
Jeżeli w programie wybrano tryb kursora „Siatka" lub „Auto", to w polach edycyjnych Punkt 1, Punkt 2 i Punkt 3 podawane są współrzędne punktów określających płaszczyznę odbicia lustrzanego. Jeśli natomiast wybrano tryb kursora „Węzeł", to w polach edycyjnych Punkt 1, Punkt 2 i Punkt 3 podawane są numery węzłów określających płaszczyznę odbicia lustrzanego. Operację lustrzanego odbicia względem osi pionowej można dokonać tylko wtedy, gdy w programie wybrano określoną płaszczyznę pracy (XY,YZ,XZ, LOCAL).
