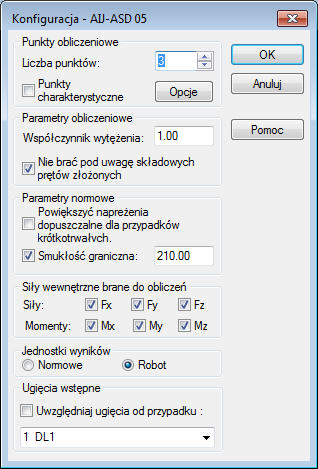

Okno dialogowe konfiguracji służy do zdefiniowania parametrów stosowane w stalowej weryfikacji elementu (japońskich kod stalowe). Okno dialogowe jest otwierane po naciśnięciu przycisku Konfiguracja w oknie dialogowym Obliczenia. Na ekranie pojawia się pokazane na poniższym rysunku okno dialogowe.
W powyższym oknie dialogowym określone mogą zostać następujące parametry obliczeniowe:
- Punkty obliczeniowe; mogą być one określone na dwa sposoby:
= Poprzez podanie liczby punktów na długości pręta (punkty są równomiernie rozłożone na długości pręta) — opcja Liczba punktów
= przez określenie współrzędnych charakterystycznych punktów; w tym celu włączyć należy opcję Punkty charakterystyczne i nacisnąć przycisk Opcje; otwiera on okno dialogowe Obliczenia w punktach charakterystycznych
- Sprawność współczynnik proporcji określa, gdzie projekt stal wytrzymałość będzie mnożona (zwiększanie/zmniejszanie projektu wytrzymałość).
Jeśli opcja Nie brać pod uwagę prętów złożonych jest włączona, to program nie będzie brał pod uwagę składników tych prętów podczas obliczeń prętów złożonych.
W środkowej części okna dialogowego są opcje Włącz definicja następujący kod parametry:
- Zwiększ dopuszczalne naprężenia dopływowe przypadkach — Jeśli ta opcja jest włączona, a następnie dopuszczalne naprężenia dopływowe obciążenia są zwiększane zgodnie z zasad podane w punkcie 5.6 kodu program nie rozpozna automatycznie, jeśli przypadkach zdefiniowane dla obliczeń są dopływowe. Jest to użytkownika, który określa, które powinny być zaznaczone Przypadki obciążeń
- Ograniczenie smukłości. Jeśli ta opcja jest włączona, zaznacz pole wyboru elementu smukłości jest wykonywane; w polu edycji można zmienić domyślną wartość smukłości zgodnie z sekcji 11.2 kodu.
W środkowej części okna dialogowego, możliwe jest również, aby wybrać wewnętrznych sił, które mają być brane pod uwagę w obliczeniach kodu elementu; przełączanie na opcję (np. Fx) wyników w Fx siła branych pod uwagę w obliczeniach. Ponadto, wybrane tu mogą zostać jednostki dla prezentacji rezultatów wymiarowania prętów. Wyniki mogą być prezentowane w jednostkach używanych w japońskiej normie stalowej lub w jednostkach używanych w systemie Robot.
W dolnej części okna dialogowego znajduje się lista wyboru przypadku obciążeniowego (obciążenia stałego), dla którego wyznaczone przemieszczenia będą traktowane jako ugięcia konstrukcji. Opcja Uwzględniaj ugięcia od przypadku musi być wtedy włączona.
