Aby zaprezentować zmienność wybranego parametru dla wszystkich prętów aktualnie wymiarowanej konstrukcji, należy nacisnąć ikonę
lub wybrać polecenie Rezultaty > Analiza globalna - Pręty.

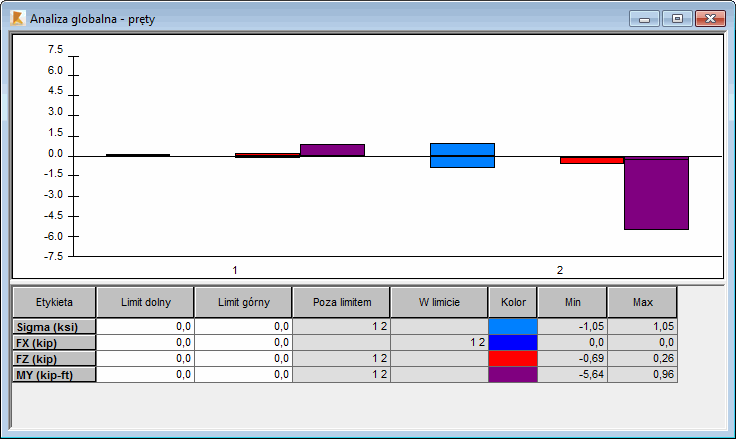

Z paska narzędziowego poprzez wybranie ikony. Użycie tej opcji pozwala na wyświetlenie maksymalnych i minimalnych wartości wybranej wielkości wynikowej dla każdego elementu prętowego na jednym wykresie. Po wybraniu tej opcji na ekranie pojawia się dodatkowe okno, w którym użytkownik może wybrać wielkości do prezentacji. Po ich wskazaniu tworzony jest globalny wykres dla wybranych prętów. Na poniższym rysunku przykładowo przedstawiono wykresy i tabelę dla sił wewnętrznych i naprężenia ekstremalnego.
W górnej części prezentowanego powyżej okna przedstawiany jest globalny wykres wybranych do prezentacji wielkości dla wszystkich prętów. Istnieje możliwość zmiany postaci tego wykresu. Po naciśnięciu prawego klawisza myszki, dostępnych jest pięć typów wykresów: liniowy, słupkowy pionowy, słupkowy poziomy, 3D pionowy i 3D poziomy.
Poniższe okno zawiera tabelę z następującymi danymi.
- Kolumna 1 - Parametry wybrane do prezentacji (siły wewnętrzne, naprężenia, parametry wymiarowania).
- Kolumna 2 - Wartość limitu górnego. Jest to wartość, która pozwala określić wartość maksymalną wybranego parametru i wskazać pręty, dla których wartości maksymalne zostały przekroczone.
- Kolumna 3 - Wartość limitu dolnego. Jest to wartość, która pozwala określić wartość minimalną wybranego parametru i wskazać pręty, dla których wartości minimalne zostały przekroczone.
- Kolumna 4 - Lista prętów, dla których przekroczone zostały wartości graniczne dla wybranych parametrów.
- Kolumna 5 - Lista prętów, dla których wartości wybranych parametrów mieszczą się w zakresie zdefiniowanym przez wartości limitu górnego i dolnego.
- Kolumna 6 - Kolor, którym oznacza się prezentację danego parametru.
- Kolumny 7 i 8 - Odpowiednio, minimalna i maksymalna wartość parametrów wybranych do prezentacji. Wielkości, które są przedstawiane na wykresie oraz w tabeli, można wybierać.

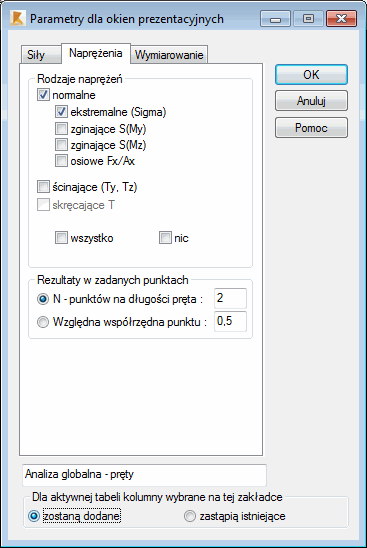

Po naciśnięciu prawego klawisza myszki w polu tabeli na ekranie pojawia się menu kontekstowe, w którym znajduje się opcja Kolumny. Po jej wybraniu na ekranie pojawia się okno dialogowe Parametry dla okien prezentacyjnych, w którym wybrane mogą zostać wielkości do prezentacji w analizie globalnej prętów konstrukcji. Okno dialogowe składa się z trzech zakładek: Siły, Naprężenia i Wymiarowanie. Na poniższym rysunku przykładowo przedstawiono zakładkę Naprężenia.
Wartość limitu górnego i dolnego dla poszczególnych wielkości można definiować na dwa sposoby:
- Tekstowo, wpisując wartości górnego lub dolnego limitu w odpowiedniej komórce tabeli.
- Graficznie, po ustawieniu kursora myszki w odpowiedniej komórce tabeli (limit górny lub dolny wybranego parametru) należy określić wartość graniczną w polu wykresu (na wykresie pojawia się pozioma linia, która odzwierciedla wymaganą wartość graniczną).
